631; Televox Marke der (ID = 2501) Radio

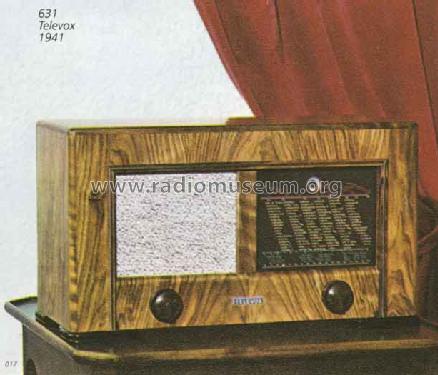

Televox Marke der: 631 [Radio] ID = 2501 614x525
Select picture or schematic to display from thumbnails on the right and click for download.
For model 631, Televox (Marke der SAG); Zürich

Country:  Switzerland
Manufacturer / Brand:  Televox (Marke der SAG); Zürich
alternative name

SAG, Schwachstromtechnik AG; Zürich || Schwachstromtechnik AG (SAG); Zürich
Year: 1941–1943 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECH21 EF22 EF22 EBL21 EM1 AZ21
Main principle Superheterodyne (common); ZF/IF 480 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch
Power out
from Radiomuseum.org Model: 631 - Televox Marke der SAG; Zürich
Material Wooden case
Dimensions (WHD) 500 x 290 x 200 mm / 19.7 x 11.4 x 7.9 inch
Notes

ZF auch 476. Siehe auch Modelle mit Nachkriegsskala.

Price in first year of sale 425.00 SFr
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb

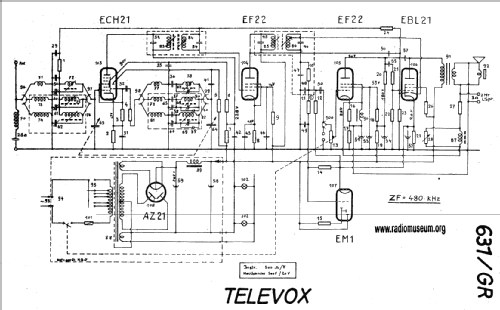

Circuit diagram reference Thali-Schemasammlung und Tungsram-Röhrenbestückung.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
