Netzanschlussgerät (Einschubnetzteil) AYN402

Netzanschlussgerät AYN402; Tesla; Praha, (ID = 1280007) Power-S

Netzanschlussgerät AYN402; Tesla; Praha, (ID = 1279896) Power-S
Netzanschlussgerät AYN402; Tesla; Praha, (ID = 169777) Power-S Netzanschlussgerät AYN402; Tesla; Praha, (ID = 169778) Power-S
Netzanschlussgerät AYN402; Tesla; Praha, (ID = 1830604) Power-S Netzanschlussgerät AYN402; Tesla; Praha, (ID = 1830605) Power-S

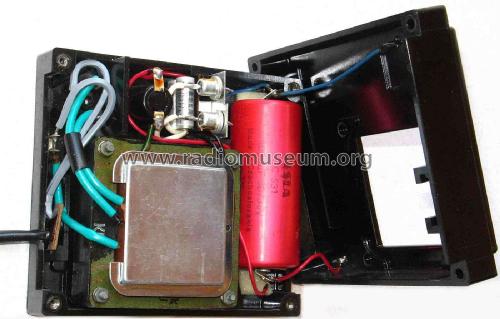

Netzanschlussgerät AYN402; Tesla; Praha, (ID = 1830606) Power-S Netzanschlussgerät AYN402; Tesla; Praha, (ID = 2450236) Power-S
Netzanschlussgerät AYN402; Tesla; Praha, (ID = 2450237) Power-S Netzanschlussgerät AYN402; Tesla; Praha, (ID = 2450238) Power-S
Netzanschlussgerät AYN402; Tesla; Praha, (ID = 2450239) Power-S Netzanschlussgerät AYN402; Tesla; Praha, (ID = 2450240) Power-S
Use red slider bar for more.
Netzanschlussgerät AYN402; Tesla; Praha, (ID = 169777) Power-S
Tesla; Praha,: Netzanschlussgerät AYN402 [Power-S] ID = 169777 399x299
Select picture or schematic to display from thumbnails on the right and click for download.
For model Netzanschlussgerät (Einschubnetzteil) AYN402, Tesla; Praha, Bratislava etc.

Country:  Czechoslovakia
Manufacturer / Brand:  Tesla; Praha, Bratislava etc.
Brand

Supraphon
Year: 1966 ? Category: Power supply/conditioner or battery or charger
Wave bands - without
Details Power Supply (not only Batt.El.)
Power type and voltage Alternating Current supply (AC) / 120; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Netzanschlussgerät AYN402 - Tesla; Praha, Bratislava etc.
Material Bakelite case
Shape Chassis only or for «building in»
Dimensions (WHD) 120 x 40 x 105 mm / 4.7 x 1.6 x 4.1 inch
Notes

Einschubnetzteil, z. B für Tonbandgeräte Uran, Pluto. Sekundär: 14 V / 0,4 A.

Net weight (2.2 lb = 1 kg) 0.8 kg / 1 lb 12.2 oz (1.762 lb)
Collectors' prices
Mentioned in -- Original-techn. papers.

Model page created by Wolfgang Lill. See "Data change" for further contributors.



All listed radios etc. from Tesla; Praha, Bratislava etc.
Here you find 1786 models, 1073 with images and 516 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Tesla; Praha,: Netzanschlussgerät AYN402
Threads: 1 | Posts: 1
Hits: 323     Replies: 0
tesla: Nachbau Netzteil AYN 402
Ingolf Pabst
25.Nov.19
  1

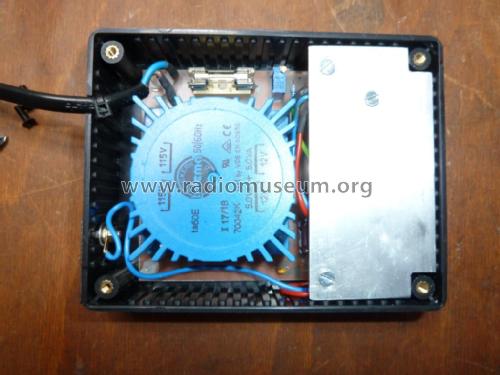

Ich besitze seit einiger Zeit ein Tonbandgerät Uran von Tesla. Da das dazugehörige Netzteil AYN 402 praktisch nicht mehr beschaffbar ist, habe ich mich entschieden das Netzteil mit moderner Elektronik nachzubauen. Wichtig war für mich, es muss wie das Original in den Batterieschacht des Tonbandgerätes passen. Ein passendes Gehäuse und einen passenden Trafo zu finden war nicht einfach, aber bei Fa. Reichelt wurde ich fündig. Trafo Artikel- Nr. RKPT 10212, Gehäuse Artikel- Nr. 1591GBK. Als Gleichrichter verwendete ich einen Brückengleichrichter KBP206 und zur Spannungsstabilisierung den Schaltkreis B3170, die hatte ich noch zur Verfügung. Ich will die Schaltung gar nicht weiter beschreiben, denn die Beschaltung des B3170 findet man zur genüge im Internet. Sollte jemand Interesse am Nachbau haben, stelle ich gern alle Unterlagen zur Verfügung. Ich habe auch die passende Leiterplatte dazu entworfen.


Tesla; Praha,: Netzanschlussgerät AYN402
