Talisman 307U (307U-1)

Talisman 307U ; Tesla; Praha, (ID = 17174) Radio

Talisman 307U ; Tesla; Praha, (ID = 17175) Radio

Talisman 307U ; Tesla; Praha, (ID = 17176) Radio

Talisman 307U ; Tesla; Praha, (ID = 104973) Radio

Talisman 307U ; Tesla; Praha, (ID = 1208733) Radio
Talisman 307U ; Tesla; Praha, (ID = 2033803) Radio Talisman 307U ; Tesla; Praha, (ID = 309860) Radio
Talisman 307U ; Tesla; Praha, (ID = 272454) Radio Talisman 307U ; Tesla; Praha, (ID = 354631) Radio
Talisman 307U ; Tesla; Praha, (ID = 354628) Radio Talisman 307U ; Tesla; Praha, (ID = 354634) Radio
Talisman 307U ; Tesla; Praha, (ID = 354637) Radio Talisman 307U ; Tesla; Praha, (ID = 354640) Radio
Talisman 307U ; Tesla; Praha, (ID = 418762) Radio Talisman 307U ; Tesla; Praha, (ID = 452048) Radio
Use red slider bar for more.
Talisman 307U ; Tesla; Praha, (ID = 2033803) Radio
Tesla; Praha,: Talisman 307U [Radio] ID = 2033803 933x693
Select picture or schematic to display from thumbnails on the right and click for download.
For model Talisman 307U (307U-1), Tesla; Praha, Bratislava etc.

Country:  Czechoslovakia
Manufacturer / Brand:  Tesla; Praha, Bratislava etc.
Brand

Supraphon
Year: 1953–1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH21 UCH21 UBL21 UY1N
Main principle Super-Heterodyne (Super in general); ZF/IF 452 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 120/220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 1.5 W (unknown quality)
from Radiomuseum.org Model: Talisman 307U - Tesla; Praha, Bratislava etc.
Material Bakelite case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 290 x 165 x 145 mm / 11.4 x 6.5 x 5.7 inch

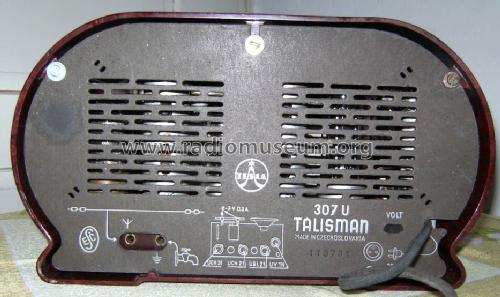

Notes Der 307U zeigt links unten auf der Skala, wo die Schalterstellung dargestellt ist, einen MW-Bereich 187 - 572 m. Der 307U-1 zeigt 187 - 571 m. Das ist ausser dem nachträglich hinzugefügten "-1" auf der Rückwand der einzige erkennbare Unterschied. die Skalenbeschriftung ist beim 307U-1 etwas kleiner (ca 2 mm) als beim 307U (ca 2.5 mm)

Variant 307U-2 with different tuning scale. Die mit dem gleichen Chassis hergestellten Talisman in ganz anderen Bakelit-Gehäusen gibt es ab 1951 mit dem 305U, dann 1951 306U, gefolgt von 307U und 308U aus 1953. Dazu gibt es jeweils mehrere Varianten.
Net weight (2.2 lb = 1 kg) 2.6 kg / 5 lb 11.6 oz (5.727 lb)
Price in first year of sale 295.00
Collectors' prices
Source of data Ceskoslovenske Rozhlasove a Televizni Prijimace I a II
Circuit diagram reference Die «Thali Schemasammlung» führt das Modell.
