BT62UML

Tonfunk GmbH; Karlsruhe

Data
Forum
Pictures
Collections

  • Year
  • 1960–1962
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 17426

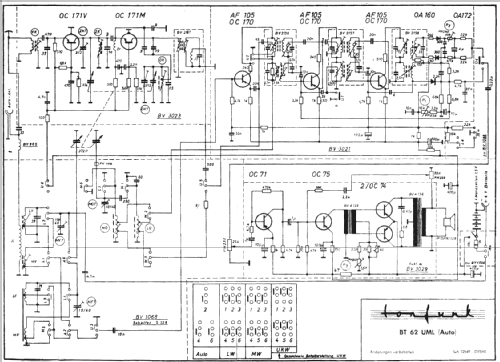

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 460 or 455/10700 kHz; 3 AF stage(s)
  • Tuned circuits
  • 7 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Dry Batteries / 4 × 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
  • Power out
  • 0.7 W (unknown quality)
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: BT62UML - Tonfunk GmbH; Karlsruhe
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 280 x 190 x 85 mm / 11 x 7.5 x 3.3 inch
  • Notes

  • Anschlussmöglichkeit für Autoantenne und 6-V-Autobatterie.

    Das Modell hat eine Auto-Taste, die bei MW und LW die Ferritantenne abschaltet.

    Im Jahrgang 1961/62 wird Tonfunk BT62UML mit der Transistorbestückung 2x OC171, 3x OC170, OC71, OC75 und 2x OC74 angeboten. Die AM-ZF ändert sich von 460 zu 455 kHz. Die AM-Kreiszahl wird irrtümlich mit 8 angegeben. Der Preis beträgt nun 228,- DM.

    Siehe zum Vergleich auch das Modell für das Quelle-Versandhaus Simonetta BT62 UML und (ohne Auto-Taste) Simonetta BT61U.

  • Net weight (2.2 lb = 1 kg)
  • 2 kg / 4 lb 6.5 oz (4.405 lb)
  • Price in first year of sale
  • 268.00 DM
  • External source of data
  • E. Erb 3-907007-36-0
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.
