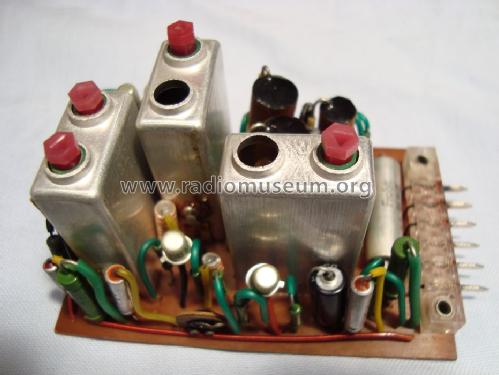

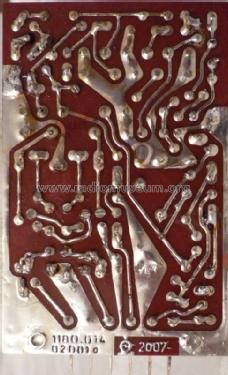

For model Stereodecoder StD4, Tonfunk; Ermsleben/Harz; PGH (Ostd):

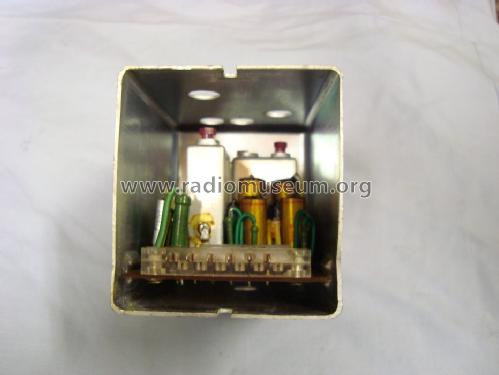

Decoder geschlossen, aus Modell "Antonio 6601".

Country:  Germany
Manufacturer / Brand:  Tonfunk; Ermsleben/Harz; PGH (Ostd)
Brand

Walter Radio (Ostd.)
Year: 1965 Category: Radio module post 1925 (not a part, not a key)
Semiconductors (the count is only for transistors) 3: GC100 GC100 GC116
Wave bands - without
Details
Power type and voltage Powered by external power supply or a main unit. / 200 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Stereodecoder StD4 - Tonfunk; Ermsleben/Harz; PGH
Material Metal case
Shape Chassis only or for «building in»
Notes

Erster in großem Umfang serienmäßig eingesetzter Stereodecoder der DDR, entwickelt im Zentrallabor für Rundfunk- und Fernsehempfangstechnik Dresden. Gilt als Nachfolger des StD3, der nur vereinzelt zur Anwendung kam.

Eingebaut in div. Röhrengeräten der Firmen Goldpfeil, Rema u.a. Noch mit Ge-Transistoren.
Nachfolger ist der SD1 mit Si-Transistoren.

Collectors' prices
Source of data -- Original-techn. papers.
Mentioned in Radio und Fernsehen (DDR) (1965/H.12+13)

Model page created by Mario Spitzer. See "Data change" for further contributors.



All listed radios etc. from Tonfunk; Ermsleben/Harz; PGH (Ostd)
Here you find 21 models, 20 with images and 11 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Tonfunk; Ermsleben/: Stereodecoder StD4
Threads: 1 | Posts: 1
Hits: 1294     Replies: 0
tonfunk-er: StD4; Stereodecoder
Hartmut Schmidt
10.Nov.09
  1

Dieser Decoder wurde in vielen frühen Stereogeräten der DDR eingesetzt. Weil er dort meist als komplette Baugruppe zugekauft wurde, ist der Schaltplan des Stereodecoders bei diesen Geräten oft auf wesentliche Teile reduziert.

Bei dieser Reduktion wurde der Kondensator C11 vergessen, das sollte man bei Reparaturen beachten.Beispiele für die fehlerhafte Übernahme finden sich unter HELI rk3 stereo, HELI rk4, HELI RCX1002 und sicher noch an anderer Stelle.

Der Schaltplan, der hier angelegt ist, ist korrekt.
