• Country
• Germany

• Manufacturer / Brand
• Tonfunk GmbH; Karlsruhe

• Year
• 1951/1952

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 17318

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• ECH42 EF41 EAF42 EL41 AZ41

• Main principle
• Superheterodyne (common); ZF/IF 472/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     5 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110-125; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Wooden case

• from Radiomuseum.org

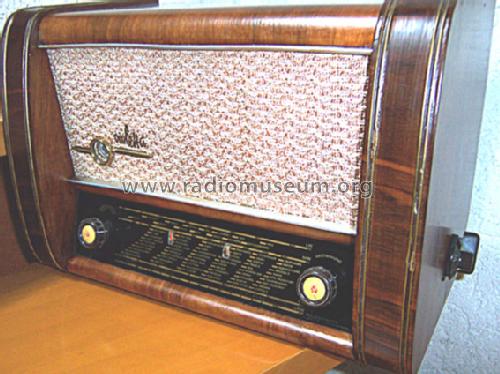

• Model: Violetta W200 - Tonfunk GmbH; Karlsruhe

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 430 x 290 x 215 mm / 16.9 x 11.4 x 8.5 inch

• Notes

• Auch W200M, dann mit Magischem Auge. Achtung, das Gerät besitzt zur Erzeugung der Anodenspannung einen Autotrafo. Daher können das Chassis, die Buchsen des Zweitlautsprechers und des Tonabnehmers je nach Polarität des Netzsteckers Netzpotential führen. UKW Demodulation mit Flankengleichrichter.

  Dieses Modell wurde auch in die Schweiz exportiert. In einigen sekundären Tabellen offensichtlich als schweizer Modell missverstanden.

• Net weight (2.2 lb = 1 kg)
• 6.6 kg / 14 lb 8.6 oz (14.537 lb)

• Price in first year of sale
• 228.00 DM

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

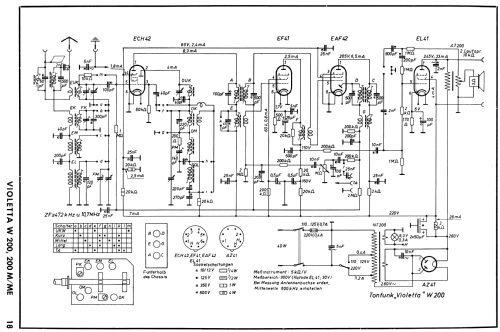

• Circuit diagram reference
• Lange-Nowisch

• Mentioned in
• Funkschau (5113)
