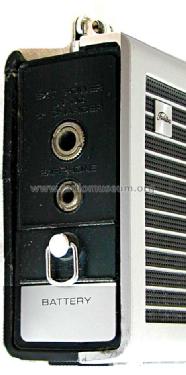

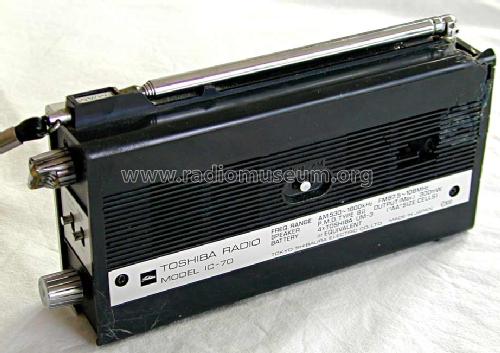

For model AM/FM Radio IC-70 CCIR, Toshiba Corporation; Tokyo

Country:  Japan
Manufacturer / Brand:  Toshiba Corporation; Tokyo
alternative name

Shibaura Engineering Works
Brand
Tokyo Shibaura
Year: 1969 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 6: 2SK19 2SC785 2SC380 2SC372 2SC735 2SB364 TA7046
Main principle Super-Heterodyne (Super in general); ZF/IF 455/10700 kHz; 3 AF stage(s)
Tuned circuits 4 AM circuit(s)     6 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Dry Batteries / 4× 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 0.25 W (max.)
from Radiomuseum.org Model: AM/FM Radio IC-70 [CCIR] - Toshiba Corporation; Tokyo
Material Modern plastics (no Bakelite or Catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 175 x 92 x 37 mm / 6.9 x 3.6 x 1.5 inch
Notes

Design-Radio mit IC und FET. Erster Taschenempfänger mit FET in der Eingangsstufe und IC als ZF Verstärker

Das Gerät enthält jeweils einen Piezoresonator für AM- als auch einen für die FM-ZF. Der Lautsprecher ist 6 x 9 cm groß und deshalb hat das Gerät für seine Größe einen guten Klang. Auch die HF-Empfindlichkeit, besonders bei FM, ist sehr gut. Es gibt auch eine abschaltbare AFC. Der Klirrfaktor bei 250 mW beträgt 10%.

See also Radio Shack model IC-72.

Net weight (2.2 lb = 1 kg) 0.5 kg / 1 lb 1.6 oz (1.101 lb)
Collectors' prices

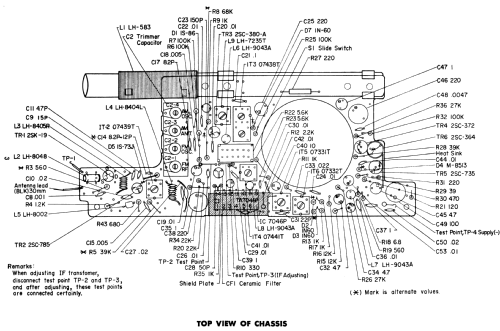

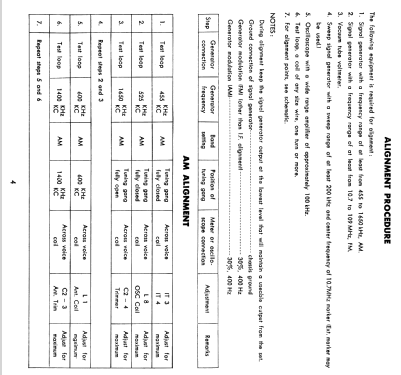

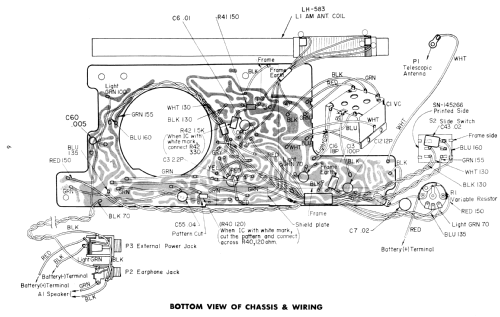

Literature/Schematics (1) Radio es Televizio Vevö keszülekek 1972-75

Model page created by Johann Schönauer. See "Data change" for further contributors.



All listed radios etc. from Toshiba Corporation; Tokyo
Here you find 833 models, 722 with images and 198 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Toshiba Corporation;: AM/FM Radio IC-70
Threads: 1 | Posts: 1
Hits: 1340     Replies: 0
toshiba: IC-70;
Karl-Heinz Entrich
02.Dec.13
  1

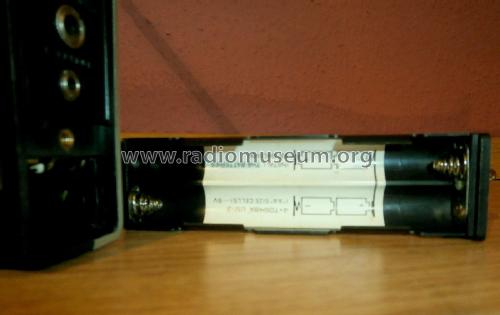

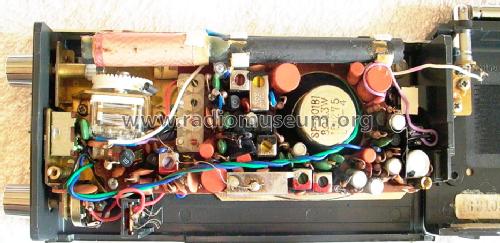

Hallo Radiofreunde, ich habe einen IC-70 vor Monaten erhalten, dessen "Innenleben" ist im unteren Foto zusehen. Nun hatte ich das Glück, einen zweiten zu bekommen und der hat einen ganz anderen Innenaufbau. Beim unteren Modell ist der Dreko so eingebaut, dass man nicht an die Trimmer heran kam. Das machte offensichtlich den Einbau einer Trimmerplatte nötig. In dem oberen Modell hat man den Dreko, wie sonst auch üblich, auf der Platine montiert. Dadurch kann man die Trimmer auf dem Dreko nutzen und das im unteren Modell nötige "Getriebe" kann entfallen. Der Aufbau des UKW-Tuners hat nun mehr Platz zur Verfügung und den AM-FM-IC hat man mit einem Blech total abgeschirmt. Bei dem unteren Modell musste ein gebogenes Blech genügen. Welches nun früher oder später entstand, kann man nur vermuten.



Freundlichen Gruss, K.- Heinz Entrich
