Mini-Hit EV739
Uher Werke; München
- Country
- Germany
- Manufacturer / Brand
- Uher Werke; München
- Year
- 1985 ??
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 266136
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Main principle
- Superheterodyne (common)
- Wave bands
- Broadcast, Long Wave and FM or UHF.
- Details
- Hi-Fi equipment
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 100 W (unknown quality)
- Material
- Metal case
- from Radiomuseum.org
- Model: Mini-Hit EV739 - Uher Werke; München
- Shape
- Book-shelf unit.
- Dimensions (WHD)
- 300 x 135 x 250 mm / 11.8 x 5.3 x 9.8 inch
- Notes
-
Uher Stereo Verstärker, 2 x 50W an 4-8 Ohm, Eingänge Phono, Tuner, Recorder. Tuner, UKW: 87,5 MHz - 108 MHz, MW: 522 kHz - 1611 kHz, LW: 153 kHz - 281 kHz
- Net weight (2.2 lb = 1 kg)
- 6.4 kg / 14 lb 1.6 oz (14.097 lb)
- Author
- Model page created by Jaroslav Pochyly. See "Data change" for further contributors.
- Other Models
-
Here you find 342 models, 315 with images and 175 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Uher Werke; München
Collections
The model Mini-Hit is part of the collections of the following members.
Forum contributions about this model: Uher Werke; München: Mini-Hit EV739
Threads: 1 | Posts: 1
Liebe Sammlerkollegen,
dieses hübsche Gerät hatte ich mal bei einer Internet Plattform ersteigert - Endstufe defekt - da die Maße zum Einbau in meinen Schnepel Arbeitsplatz mit 3HE fast passten.
Die Endstufe konnte repariert werden mit BD 901/902, wobei die SGS Transistoren offensichtlich ungeeignet waren, der BD 902 fiel bald wieder aus. Tausch gegen Motorala Typen hält bis heute.
Nun fehlte ein Eingang, da hatte der Vorbesitzer wohl auch schon damit zu tun und einfach 2 unisolierte Chichbuchsen in die Rückwand eingebaut und mit dem Tapeeingang verbunden. Das wollte ich nicht so lassen und baute 2 isolierte Chinchbuchsen in die vorhandenen Löcher und baute in die Front zwischen Senderabstimmung und Lautstärkeregler einen kleinen 2 x um Kippschalter ein, der am Ausgang des Entzerrervorverstärkers eingefügt wurde und über "Phono" geschaltet wird. Bezeichnet ist der Schalter mit Ein2 - TA und mit Linien den Bezug zum Phono Schalter angedeuted. Benutzt wird der zusätzliche Eingang zum Einschleifen des Ausgangssignales vom Wow und Fluttermeter ins Gerät, um die 3,15KHz zum Tape Ausgang zu bringen für Aufnahmen. Bei Wiedergabe von Tape bekommt das Wow und Fluttermeter sein Signal über ein Anschlußterminal vom Tape Ausgang des Receivers.
Zum Anschluß sind die Eingangsleitungen alle verlängert und enden in der Anschlußplatte, neudeutsch "IN - Out Terminal"
Weiterhin stellte sich die Anforderung, sowohl externe Lautsprecher prüfen zu können und auch die internen im Arbeitsplatz zu nutzen. Das wurde in einer kleinen Frontplatte links verwirklicht mit einem Umschalter 4 x um. Vom Lautsprecherausgang des Gerätes geht es auf den Umschalter und davon in Stellung "ON" über 10 Ohm / 5W auf die internen Lautsprecher mit 4 Ohm / 10W um diese zu schonen. In der Stellung "OFF" geht es auf die in der kleinen Frontplatte platzierten Buchsen, um externe Lautsprecher anschließen zu können.
Die kleinen Frontplatten links und rechts mit den Griffen dienen auch zur Befestigung im Arbeitsplatz, sind einfach mit Aluwinkeln links und rechts am Gerätechassis verschraubt.
Ein paar Bilder und einen Schaltplanauszug in der Anlage
Attachments

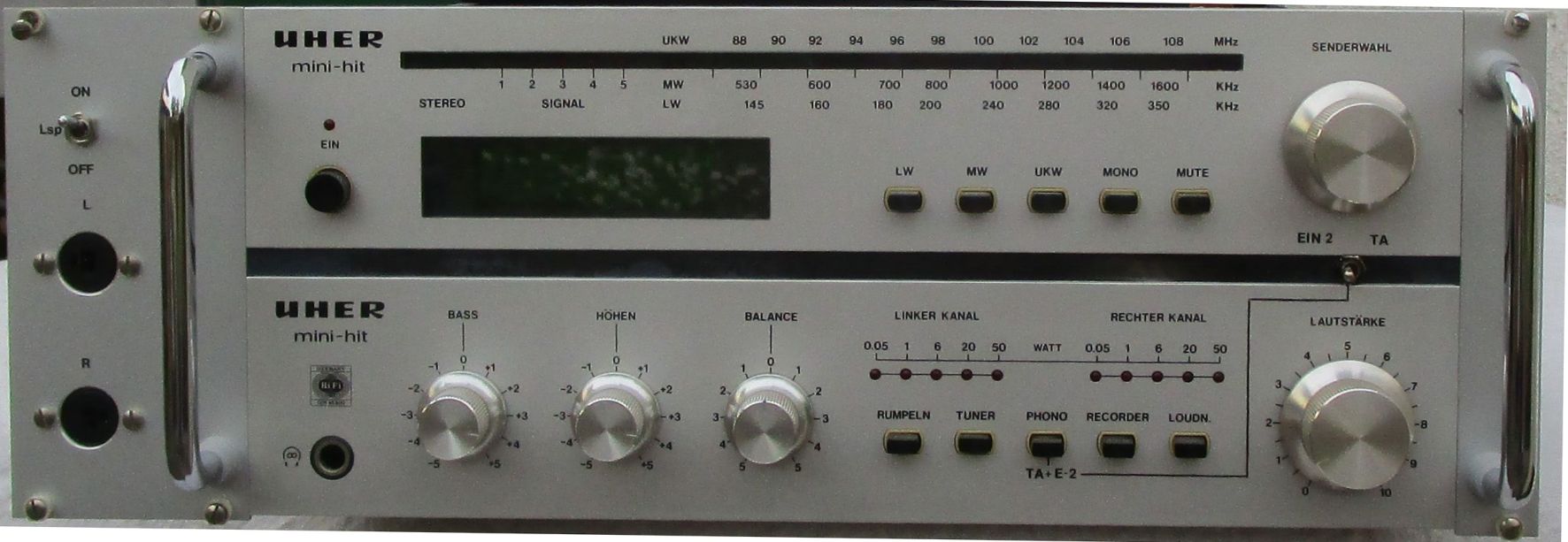

- Uher Frontplatte mit Umschalter (129 KB)
- Ansicht der Seite mit Buchsen (84 KB)
- uher_rückwand_mit_zusatzbuchsen_rm (195 KB)
- Uher EV 739 im Arbeitsplatz integriert (367 KB)

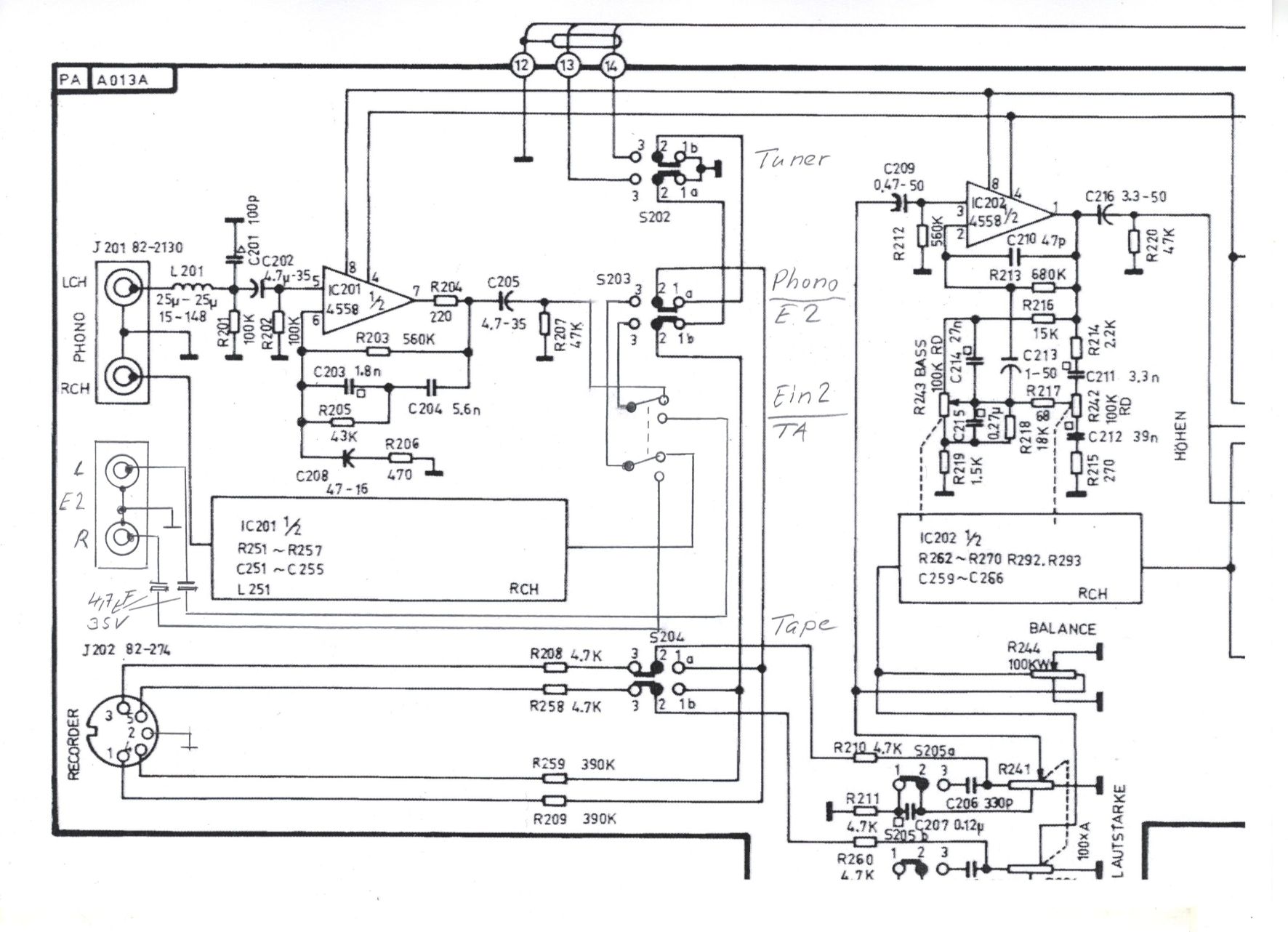

- Uher Schaltplanauszug Erweiterung Zusatzeingang (230 KB)
Gerald Lippert, 08.Apr.24
