Netzteil - Power Supply Z141

Netzteil - Power Supply Z141; Uher Werke; München (ID = 1784892) Power-S Netzteil - Power Supply Z141; Uher Werke; München (ID = 1784893) Power-S
Use red slider bar for more.

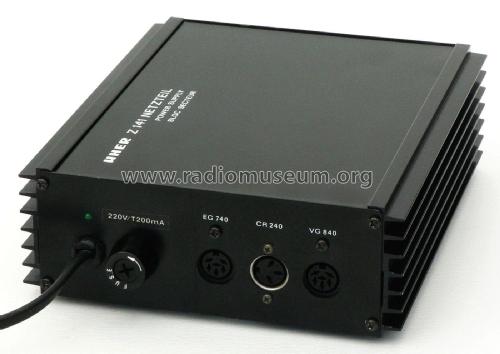

Netzteil - Power Supply Z141; Uher Werke; München (ID = 1784892) Power-S
Uher Werke; München: Netzteil - Power Supply Z141 [Power-S] ID = 1784892 1400x992
Select picture or schematic to display from thumbnails on the right and click for download.
For model Netzteil - Power Supply Z141, Uher Werke; München

Country:  Germany
Manufacturer / Brand:  Uher Werke; München
Year: 1979–1983 ? Category: Power supply/conditioner or battery or charger
Semiconductors (the count is only for transistors) 6:
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Netzteil - Power Supply Z141 - Uher Werke; München
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 160 x 62 x 185 mm / 6.3 x 2.4 x 7.3 inch
Notes

Das Netzteil Z141 ist für die Stromversorgung der Uher Mini-Set Anlage gedacht, bestehend aus EG740, VG840, und CR240, wenn diese ohne den NF-Verstärker im Z140 bertrieben werden soll. Das Gerät liefert die Gleich-Spannungen 9V, 17,5V, 22V und 32V.

Net weight (2.2 lb = 1 kg) 2.586 kg / 5 lb 11.1 oz (5.696 lb)
Mentioned in -- Original prospect or advert (Uher News 1979, Uher Programm 1980)

Model page created by Günter Kudicke. See "Data change" for further contributors.
