Z140 Stereo

Z140 Stereo; Uher Werke; München (ID = 488777) Ampl/Mixer

Z140 Stereo; Uher Werke; München (ID = 488778) Ampl/Mixer

Z140 Stereo; Uher Werke; München (ID = 488779) Ampl/Mixer

Z140 Stereo; Uher Werke; München (ID = 488780) Ampl/Mixer

Z140 Stereo; Uher Werke; München (ID = 488781) Ampl/Mixer

Z140 Stereo; Uher Werke; München (ID = 488782) Ampl/Mixer

Z140 Stereo; Uher Werke; München (ID = 926493) Ampl/Mixer

Z140 Stereo; Uher Werke; München (ID = 926494) Ampl/Mixer

Z140 Stereo; Uher Werke; München (ID = 926495) Ampl/Mixer

Z140 Stereo; Uher Werke; München (ID = 926496) Ampl/Mixer
Z140 Stereo; Uher Werke; München (ID = 615289) Ampl/Mixer Z140 Stereo; Uher Werke; München (ID = 615291) Ampl/Mixer
Z140 Stereo; Uher Werke; München (ID = 615292) Ampl/Mixer Z140 Stereo; Uher Werke; München (ID = 469710) Ampl/Mixer
Z140 Stereo; Uher Werke; München (ID = 469711) Ampl/Mixer Z140 Stereo; Uher Werke; München (ID = 826265) Ampl/Mixer
Z140 Stereo; Uher Werke; München (ID = 955170) Ampl/Mixer Z140 Stereo; Uher Werke; München (ID = 1379797) Ampl/Mixer
Z140 Stereo; Uher Werke; München (ID = 1379798) Ampl/Mixer Z140 Stereo; Uher Werke; München (ID = 1379799) Ampl/Mixer
Use red slider bar for more.

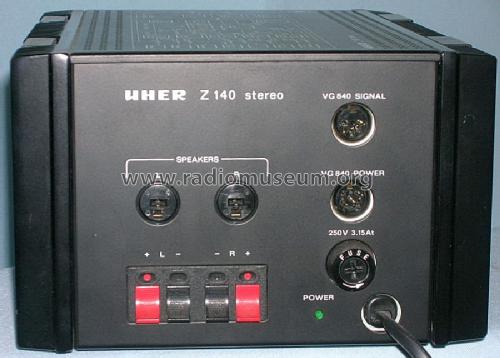

Z140 Stereo; Uher Werke; München (ID = 615289) Ampl/Mixer
Uher Werke; München: Z140 Stereo [Ampl/Mixer] ID = 615289 900x645
Select picture or schematic to display from thumbnails on the right and click for download.
For model Z140 Stereo, Uher Werke; München

Country:  Germany
Manufacturer / Brand:  Uher Werke; München
Year: 1978–1982 Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) Semiconductors present. 2SA720 2SA949 2SA968 2SA970 2SB681 2SC732 2SC945 2SC1318 2SC1815 2SC2229 2SC2502 2SD400 2SD551
Main principle Audio-Amplification; 2 AF stage(s); none
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220-250 Volt
Loudspeaker - This model requires external speaker(s).
Power out 130 W (170 W max.)
from Radiomuseum.org Model: Z140 Stereo - Uher Werke; München
Material Metal case
Shape Book-shelf unit.
Dimensions (WHD) 235 x 125 x 200 mm / 9.3 x 4.9 x 7.9 inch
Notes

Uher Z140 Leistungsendstufe und Stromversorgung zu Uher miniset

Die Leistung der Endstufe wurde unterschiedlich angegeben, die Bedienungsanleitung von April 1979 nennt eine Nennausgangsleistung von 2 x 50 Watt Sinus, 2 x 65 Watt Sinus nach DIN 45500 bzw 2 x 100 Watt Musikleistung. Im Uher Programm 1978/79 wird angegeben 2 x 60 Watt Sinus nach DIN, in späteren Katalogen wird dann genannt 2 x 65 Watt Sinus bzw. 2 x 85 Watt Musikleistung, jeweils an 4 Ohm.



Net weight (2.2 lb = 1 kg) 4.6 kg / 10 lb 2.1 oz (10.132 lb)
Price in first year of sale 571.00 DM
Source of data - - Data from my own collection
Mentioned in -- Original-techn. papers. (BA und Uher Kataloge 1978/79 bis 1981/82)

Model page created by Felix Kreitlow. See "Data change" for further contributors.



All listed radios etc. from Uher Werke; München
Here you find 334 models, 306 with images and 165 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
