• Country
• Germany

• Manufacturer / Brand
• Uher Werke; München

• Year
• 1963–1969

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 99556

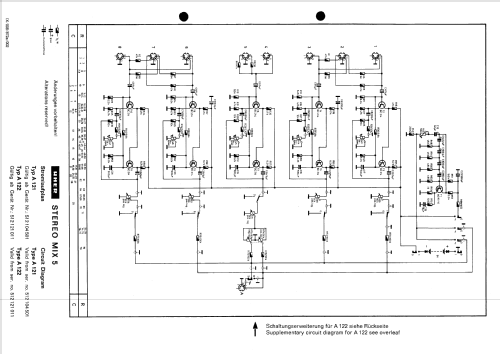

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 11

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Dry Batteries / 9 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: Stereo-Transistor-Mischpult Mix 5 A121 - Uher Werke; München

• Shape
• Tablemodel, slant panel.

• Dimensions (WHD)
• 275 x 50 x 205 mm / 10.8 x 2 x 8.1 inch

• Notes

• Mixer mit fünf zweistufigen Transistor-Verstärkern und einem Pegeltongenerator.
  Technische Daten:

  Frequenzbereich: 20 - 20000 Hz geradlinig
  Dynamik: > 60 dB
  Ausgangswiderstand: 20 kOhm
  Ausgangswiderstand Pegeltongenerator: 200 Ohm
  Gegenseitige Pegelbeeinflussung: < 1 dB
  Übersprechdämpfung bei Stereo: > 55 dB
  Klirrfaktor: < 0,5 %

  Das Gerät wird bis 1966 in Katalogen und Preislisten nur als Stereo-Transistor-Mischpult A121 geführt.

  Bestückung ab Gerät Nr. 95 001 = 11 x AC151
  Bestückung ab Gerät Nr. 512104501 = 10 x BC214, 1 x AC151

• Net weight (2.2 lb = 1 kg)
• 1.7 kg / 3 lb 11.9 oz (3.744 lb)

• Price in first year of sale
• 269.00 DM

• Mentioned in
• -- Original-techn. papers.

• Literature/Schematics (1)
• -- Original prospect or advert

• Literature/Schematics (2)
• - - Manufacturers Literature (Preisliste August 1963)

• Literature/Schematics (3)
• Funkschau (Funkschau Heft 9, Mai 1965, Gerätebericht)

• Author
• Model page created by Felix Kreitlow. See "Data change" for further contributors.
