Tri Unda 536
Unda Radio; Como, Dobbiaco
- Paese
- Italy
- Produttore / Marca
- Unda Radio; Como, Dobbiaco
- Anno
- 1941/1942
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 156708

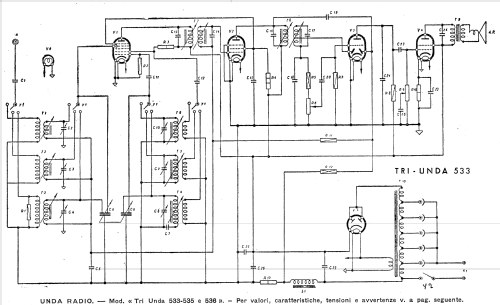

manuale del radiomeccanico
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 6
- Principio generale
- Supereterodina (in generale); ZF/IF 450 kHz
- Gamme d'onda
- Onde medie (OM) e 2 gamme di onde corte (2 x OC).
- Particolarità
- Giradischi (non cambiadischi)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 110-220 Volt
- Altoparlante
- AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo)
- Potenza d'uscita
- 3.5 W (qualità ignota)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: Tri Unda 536 - Unda Radio; Como, Dobbiaco
- Forma
- Console: Chairside Radio.
- Dimensioni (LxAxP)
- 880 x 660 x 440 mm / 34.6 x 26 x 17.3 inch
- Annotazioni
-
Circuito del Tri Unda 533 con piccole modifiche e con l'aggiunta di un indicatore di sintonia a proiezione d'ombra Lesa modello D. Dotato di radiofonografo consolle; complesso fonografico Lesa.
Le piccole modifiche sono al circuito della 6Q7 e, per l'inserimento dell'indicatore di sintonia alla 6K7.
- Fonte dei dati
- Guida Pratica Antique Radio IV (2001)
- Letteratura / Schemi (1)
- D.E. Ravalico, Schemario degli Apparecchi Radio, IV Edizione
- Letteratura / Schemi (2)
- Il Radio Libro (E.D. Ravalico) Edizioni Hoepli (Ottava edizione - 1945)
- Autore
- Modello inviato da Eduard Abfalterer. Utilizzare "Proponi modifica" per inviare ulteriori dati.
