• País
• Estados Unidos

• Fabricante / Marca
• United American Bosch (Magneto Corporation); Springfield (MA)

• Año
• 1936

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 64145

• • alternative name: American Bosch Magneto
  • Brand: Essex

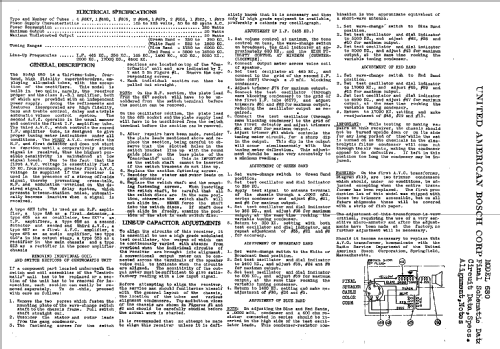

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 13

• Válvulas
• 6K7 6C5 6A8 6K7 6K7 6K7 6H6 6F5 6H6 6L6 or 6L6G 6L6 or 6L6G 5Z3 5Y3 or 5Z3

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 465 kHz

• Número de circuitos sintonía
• 8 Circuíto(s) AM

• Gama de ondas
• OM, OL y dos OC

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 105-125 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo)

• Potencia de salida
• 20 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org
• Modelo: 680 - United American Bosch Magneto

• Forma
• Consola en general

• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Referencia esquema
• Rider's Perpetual, Volume 7 = 1936 and before

• Mencionado en
• Collector's Guide to Antique Radios 4. Edition

• Documentación / Esquemas (1)
• Riders 7-43 ; 9-7, 8

• Documentación / Esquemas (2)
• Pre-War Consoles

• Otros modelos

• Donde encontrará 414 modelos, 163 con imágenes y 272 con esquemas.
