Fonica Mister Hit 71

Fonica Mister Hit 71; Unitra FONICA, (ID = 2364981) R-Player Fonica Mister Hit 71; Unitra FONICA, (ID = 2364984) R-Player
Fonica Mister Hit 71; Unitra FONICA, (ID = 2364988) R-Player Fonica Mister Hit 71; Unitra FONICA, (ID = 2364989) R-Player
Use red slider bar for more.
Fonica Mister Hit 71; Unitra FONICA, (ID = 2364981) R-Player
Unitra FONICA,: Fonica Mister Hit 71 [R-Player] ID = 2364981 1400x872
Select picture or schematic to display from thumbnails on the right and click for download.
For model Fonica Mister Hit 71, Unitra FONICA, Łódźkie Zakłady Radiowe, Wytwórcze Aparatów Telefonicznych (T-4, Zwat); Łódź

Country:  Poland
Manufacturer / Brand:  Unitra FONICA, Łódźkie Zakłady Radiowe, Wytwórcze Aparatów Telefonicznych (T-4, Zwat); Łódź
Year: 1971 Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) 4:
Main principle Audio-Amplification
Wave bands - without
Details Rec.Player+Audio.Amp+LS
Power type and voltage 110; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1 W (undistorted)
from Radiomuseum.org Model: Fonica Mister Hit 71 - Unitra FONICA, Łódźkie Zakłady
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 355 x 110 x 250 mm / 14 x 4.3 x 9.8 inch
Notes

Plattenspieler mit eingebautem Monoverstärker, Klangregler, keramisches Abtastsystem.

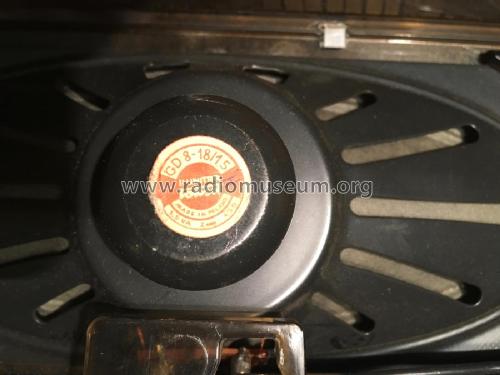

Im Rauchplexideckel ist der ovale Lautsprecher vom Typ GD8-18/15 eingebaut. Dieser ist ein Erzeugnis von Unitra Tonsil.

Der polnische Hersteller verkaufte den Plattenspieler in zwei Varianten.

Variante 1: Nach Westdeutschland und NSW mit dem Label Telefunken (möglicherweise hat Telefunken diesen auch entwickelt) Mister Hit 71. Ich erinnere mich, dass die Produtkion auch der Firma Phonomat angeboten wurde, welche aber aus Kostengründen diese Massenfertigung nicht realisieren konnte.

Variante 2: In die DDR und in Polen selbst aber auch in der CSSR wurde er unter dem polnischen Label verkauft. Die Bezeichnungen bei  Bauelementen sind bei diesem Gerät alle zu lesen (siehe auch Lautsprecher).

Frequenzbereich: 100 Hz ...15000 Hz

Im Gegensatz zu Plattenspielern der Firma Phonomat hat das Reibrad eine andere Zusammensetzung. Ich hatte noch kein defektes. Alle Míster Hit drehen sich.

Net weight (2.2 lb = 1 kg) 2.480 kg / 5 lb 7.4 oz (5.463 lb)

Model page created by Wolfgang Lill. See "Data change" for further contributors.
