Brillant 364W-1

Brillant 364W-1; Wega, (ID = 967466) Radio

Brillant 364W-1; Wega, (ID = 967467) Radio
Brillant 364W-1; Wega, (ID = 930169) Radio Brillant 364W-1; Wega, (ID = 930172) Radio

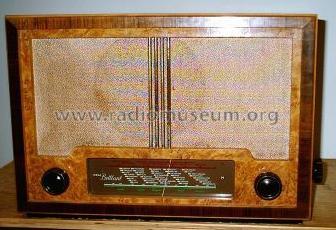

Brillant 364W-1; Wega, (ID = 930171) Radio Brillant 364W-1; Wega, (ID = 11231) Radio
Brillant 364W-1; Wega, (ID = 11232) Radio Brillant 364W-1; Wega, (ID = 930170) Radio
Brillant 364W-1; Wega, (ID = 2461972) Radio
Use red slider bar for more.

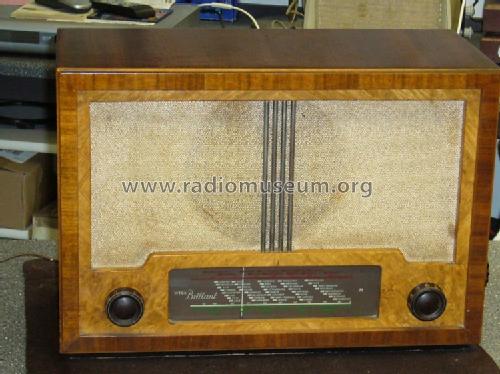

Brillant 364W-1; Wega, (ID = 930169) Radio
Wega,: Brillant 364W-1 [Radio] ID = 930169 750x562
Select picture or schematic to display from thumbnails on the right and click for download.
For model Brillant 364W-1, Wega, Württembergische Radio-Ges. mbH; Stuttgart, Fellbach

Country:  Germany
Manufacturer / Brand:  Wega, Württembergische Radio-Ges. mbH; Stuttgart, Fellbach
alternative name

Württemb. Radio-Ges.mbH; Stuttgart
Year: 1949/1950 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECH4 ECH4 EBL1 AZ1
Main principle Superheterodyne (common); ZF/IF 473 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 155; 220; 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 18 cm = 7.1 inch
Power out
from Radiomuseum.org Model: Brillant 364W-1 - Wega, Württembergische Radio-
Material Wooden case
Dimensions (WHD) 440 x 310 x 210 mm / 17.3 x 12.2 x 8.3 inch
Notes

Das Modell Brillant 364 W-1 von Wega ist ein Sechskreis-Vierröhren-Empfänger.

Einige Technische Daten:
Wellenbereiche:
KW,  6 - 15 MHz (18 - 52 m);
MW, 600 - 1260 kHz (184 - 592 m);
LW, 182 - 260 kHz (750 - 2070 m);
Spannungsversorgung: umschaltbare Wechselspannung;
Eingebauter elektrodynamischer Lautsprecher;
Anschluss für Schallplattenübertragung, UKW-Vorsatzgerät und weitere Lautsprecher;
Gerät mit Holzgehäuse.

Price in first year of sale 318.00 DM

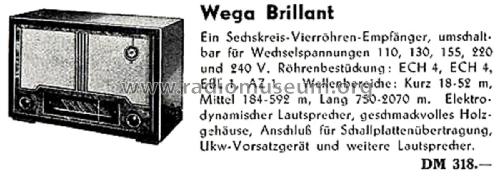

Source of data Katalog Weide, 1949/50. / Radiokatalog Band 1, Ernst Erb

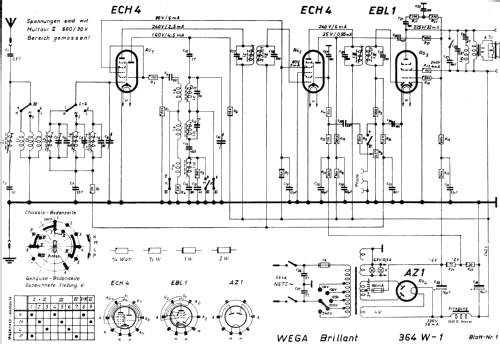

Circuit diagram reference Lange-Nowisch
Mentioned in Funkschau (4914)
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
