Millivoltmeter URV 3-2

Millivoltmeter URV 3-2; Werk für (ID = 461342) Equipment

Millivoltmeter URV 3-2; Werk für (ID = 462808) Equipment

Millivoltmeter URV 3-2; Werk für (ID = 462809) Equipment

Millivoltmeter URV 3-2; Werk für (ID = 462810) Equipment

Millivoltmeter URV 3-2; Werk für (ID = 462811) Equipment

Millivoltmeter URV 3-2; Werk für (ID = 462812) Equipment

Millivoltmeter URV 3-2; Werk für (ID = 462813) Equipment

Millivoltmeter URV 3-2; Werk für (ID = 478513) Equipment

Millivoltmeter URV 3-2; Werk für (ID = 478514) Equipment

Millivoltmeter URV 3-2; Werk für (ID = 840688) Equipment
Millivoltmeter URV 3-2; Werk für (ID = 457073) Equipment Millivoltmeter URV 3-2; Werk für (ID = 457076) Equipment
Millivoltmeter URV 3-2; Werk für (ID = 457075) Equipment Millivoltmeter URV 3-2; Werk für (ID = 460118) Equipment
Millivoltmeter URV 3-2; Werk für (ID = 460495) Equipment Millivoltmeter URV 3-2; Werk für (ID = 460496) Equipment
Millivoltmeter URV 3-2; Werk für (ID = 460505) Equipment Millivoltmeter URV 3-2; Werk für (ID = 460506) Equipment
Millivoltmeter URV 3-2; Werk für (ID = 1158813) Equipment Millivoltmeter URV 3-2; Werk für (ID = 1713717) Equipment
Use red slider bar for more.
Millivoltmeter URV 3-2; Werk für (ID = 457073) Equipment
Werk für: Millivoltmeter URV 3-2 [Equipment] ID = 457073 550x582
Select picture or schematic to display from thumbnails on the right and click for download.
For model Millivoltmeter URV 3-2, Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)

Country:  Germany
Manufacturer / Brand:  Werk für Fernmeldewesen (OSW, HF, WF) Berlin, VEB, RFT (Ostd.)
alternative name

VEB Werk für Fernsehelektronik
Year: 1963 Category: Service- or Lab Equipment
Valves / Tubes 2: ECC83 ECC88 StR100/60
Semiconductors (the count is only for transistors) 4: GC121 GC121 GC123 GC123
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Millivoltmeter URV 3-2 - Werk für Fernmeldewesen OSW,
Material Metal case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 188 x 204 x 320 mm / 7.4 x 8 x 12.6 inch
Notes In WF entwickelt, ab 1970 in VEB Meßelektronik Berlin gebaut.

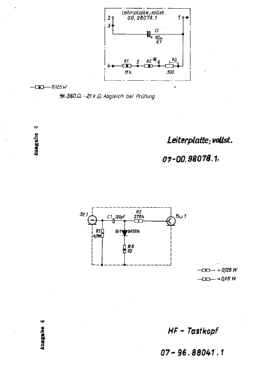

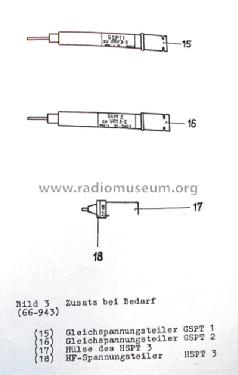

Das URV 3-2 misst Gleichspannung 0,2 mV ... 10 V und Wechselspannung 2 mV ... 10V, 0,3 ... 300MHz, jeweils in 10 Bereichen. Messzerhacker MZ2. Zubehör: Tastkopf Htk3 mit Messkabel Le1 und HF-Spannungsteiler Hspt3 10:1. Optional Durchgangskopf DKR als Indikator bis 3000 MHz.
Net weight (2.2 lb = 1 kg) 5.3 kg / 11 lb 10.8 oz (11.674 lb)
Price in first year of sale 2'340.00 DM
Literature/Schematics (1) -- Schematic (Katalog Staatl. Masch.-Kontor Berlin 1971, Elektron.Messgeräte)
Literature/Schematics (2) Angebotsliste Versorgungskontor Maschinenbau, Leipzig 1962

Model page created by Klaus Ortwein. See "Data change" for further contributors.
