28T926R "Claridge" Ch= 28F25
Zenith Radio Corp.; Chicago, IL
- Pays
- Etats-Unis
- Fabricant / Marque
- Zenith Radio Corp.; Chicago, IL
- Année
- 1949
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 248738
-
- alternative name: Chicago Radio Lab

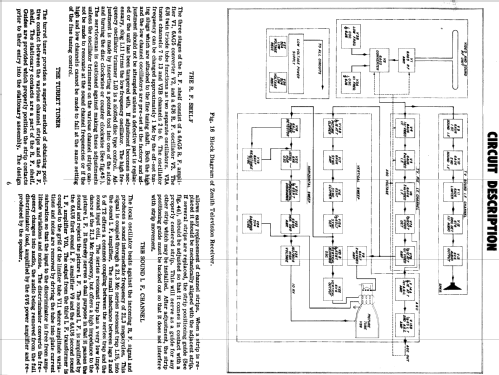

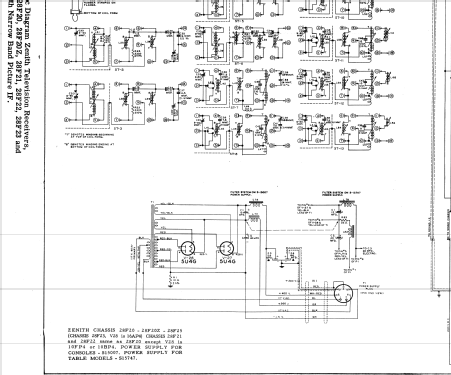

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 28
- Lampes / Tubes
- 6AG5 6AG5 6J6 6AU6 6AU6 6AH6 12AT7 6AC7 or 1852 6AU6 6AU6 6AU6 6T8 6V6GT or 6V6G 12AT7 6SL7GT 6AU6 6SH7 6SN7GT 6V6GT 6AL5 6AC7 or 1852 6K6GT or 6K6G 6BG6G 5V4 1B3GT or 8016 5U4G 5U4G 12KP4 or 12LP4
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- VHF/UHF (voir details en note)
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 cycles, 117 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 5.25 inch = 13.3 cm
- Puissance de sortie
- 3.5 W (6.5 W max.)
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: 28T926R "Claridge" Ch= 28F25 - Zenith Radio Corp.; Chicago,
- Forme
- Modèle de table profil bas (grand modèle).
- Remarques
-

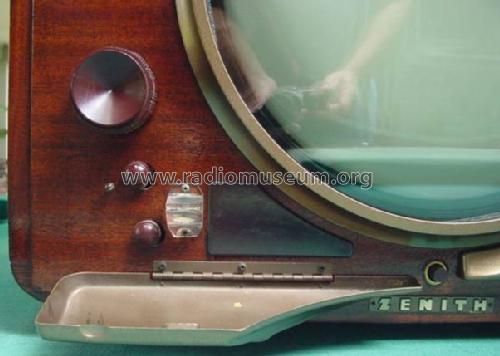

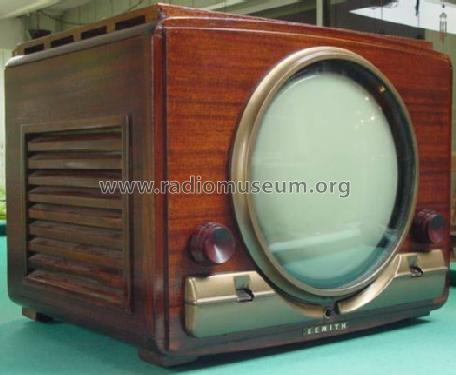

The Zenith 28T926R is a 12" round CRT porthole styled b/w TV with US FCC standard VHF turret tuner channels 2 thru 13. Equipped with split chassis 28F25 and picture tube 12KP4 or 12LP4. Has mahogany veneer wooden cabinet. Power consumption is 325W.
The picture tube used in this model is a conventional clear glass picture tube. This model was also available using a Glare-Ban "Black" picture tube as noted in the table below:
Model Number Chassis Cabinet Picture Tube 28T926E 28F25 Blonde 12KP4 or 12LP4 28T926R-OX 28F25-OX Blonde 12UP4 28T926R 28F25 Mahogany 12KP4 or 12LP4
- Littérature
- Zenith Service Manual TV 3
- Auteur
- Modèle crée par Hans Amberger. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 4516 modèles d'appareils, 4107 avec des images et 3646 avec des schémas.
Tous les appareils de Zenith Radio Corp.; Chicago, IL
