Trans-Oceanic (TransOceanic) H500 Ch= 5H40 (baseline+rev A) 2 pin phone jack

Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 2066207) Radio

Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 2066208) Radio
Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 2328122) Radio Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 2328117) Radio
Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 2328121) Radio Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 2328116) Radio

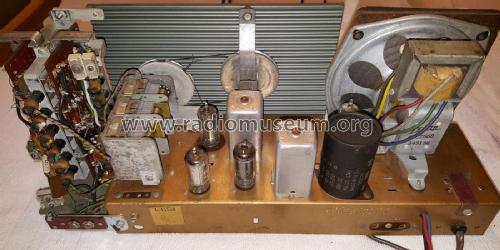

Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 2328119) Radio Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 2328115) Radio
Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 2328118) Radio Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 2328120) Radio
Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 1385864) Radio Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 136743) Radio
Use red slider bar for more.
Trans-Oceanic H500 Ch= 5H40 ; Zenith Radio Corp.; (ID = 2328122) Radio
Zenith Radio Corp.;: Trans-Oceanic H500 Ch= 5H40 [Radio] ID = 2328122 1400x1288
Select picture or schematic to display from thumbnails on the right and click for download.

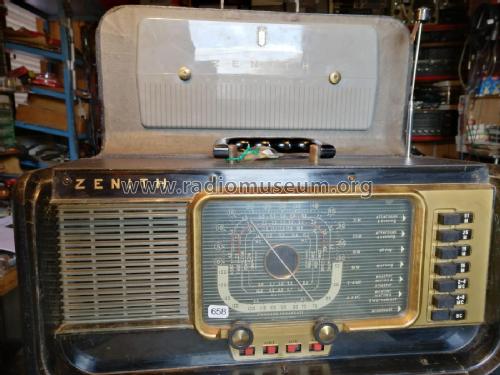

For model Trans-Oceanic (TransOceanic) H500 Ch= 5H40 (baseline+rev A) 2 pin phone jack, Zenith Radio Corp.; Chicago, IL

Country:  United States of America (USA)
Manufacturer / Brand:  Zenith Radio Corp.; Chicago, IL
alternative name

Chicago Radio Lab
Year: 1951 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: 1U4 1L6 1U4 1S5 or 1U5 3V4
Main principle Superhet with RF-stage; ZF/IF 455 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast plus more than 2 Short Wave bands.
Details
Power type and voltage Line / Batteries (any type) / AC/DC 110; 220; Batt.9 & 90 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 5.25 inch = 13.3 cm
Power out
from Radiomuseum.org Model: Trans-Oceanic H500 Ch= 5H40 [2 pin phone jack] - Zenith Radio Corp.; Chicago,
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 430 x 280 x 200 mm / 16.9 x 11 x 7.9 inch
Notes See also the article here.
Siehe auch den Artikel hier.
Si veda anche l'articolo in questa pagina. Battery Pack No. Z-985 (9 & 90 V). 220 V mains only with power adapter inserted.
Beseline uses 1S5, rev.A uses 1U5 which needs different socket wiring. No other difference visible to distinguish
Net weight (2.2 lb = 1 kg) 8 kg / 17 lb 9.9 oz (17.621 lb)
Source of data The Radio Collector's Directory and Price Guide 1921 - 1965
Circuit diagram reference Rider's Perpetual, Volume 22, covering 1951
Mentioned in Collector's Guide to Antique Radios 4. Edition
Literature/Schematics (1) Bryant/Cones: The Zenith Trans-Oceanic

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.



All listed radios etc. from Zenith Radio Corp.; Chicago, IL
Here you find 4273 models, 3899 with images and 3388 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Zenith Radio Corp.;: Trans-Oceanic H500 Ch= 5H40
Threads: 1 | Posts: 5
Hits: 526     Replies: 4
zenith: allineamento dello Zenith Transoceanix
Franco Forlani
22.Feb.18
  1

Salve,effettuando l'allineamernto di questo apparecchio ho constatato che non riesco ad farlo nella banda dei 16 metri in quanto l'oscillatore non riesce a salire fino alla frequenza di scala (17,4-18,2 MHz) ma rimane circa circa 1 Mhz sotto, con i nuclei completamente fuori. Vorrei sapere se ciò può dipendere da un falso contatto del commutatore o da qualche altra cosa. Grazie.

Biagio Laureti
23.Feb.18
  2

Ciao Franco, una domanda, le altre bande in OC hanno una escursione corretta? Perchè una bobina può andare in perdita e quindi diminuire l'induttanza ma sicuramente questa non può aumentare, ritengo più probabile che sia il condensatore dell'oscillatore che abbia "modificato" la capacità.
Considera però che ritoccando questo, devi riallineare tuttele bande in OC.

Buon lavoro Biagio

Franco Forlani
23.Feb.18
  3

Caro Biagio, grazie della risposta; dopo qualche giorno di rompicapo ho trovato l'arcano:avevo sostituito la 1L6 con la !R5 che ha una capacità d'ingresso sulla griglia oscillatrice più alta....o almeno credo che sia così. Buona serata.

Franco Forlani
24.Feb.18
  4

Caro Biagio, scusami ma non ho risposto alle tue domande: il riallineamento va bene per le quattrro bande a frequenaza più bassa, lavorando sugli induttori, si discosta poco dalla scala (circa 150 KHz) per i 19 mt mentre è molto lontana dalla scala (circa 1 MHz)  per la frequenza più alta dei 16 mt, pur con gli induttori quasi tutti fuori dalla sede. Mi sembra quindi che il problema non sia dell'induttore. Ho pensato anch'io al condensatore, ma operando sul padding non si ottiene gran che e così pure mettendo in serie al variabile dell'oscillatore un altro condensatore per diminuirne la capacità. Ripensando poi alla sostiruzione della 1L6 con la 1R5, mi sembra, oggi, poco credibile la causa, in quanto la variazione di capacità di ingresso dei tubi è di qualche pf. Qui si arrestano le mie capacità (intendo non i condensatori!) Un cordiale saluto.

Franco Forlani
06.Mar.18
  5

ancora sull'allineamento: ho sostituito la 1R5 convertitrice con una 1L6, ora l'allinemento ve bene tranne che sulle bande 2-4 MHz e 4-8 MHz perchè l'oscillatore non oscilla. Iniettando una RF sul variabile dell'oscillatore il ricevitore funziona; le tensioni sulle valvole sono esatte. Grazie per il contributo.
