BD433

Information - Hilfe
ID = 36391

Land:
Europa
Marke: Common type Europe tube/semicond.
Typ:  Transistor   Endstufe
Identisch mit BD433
Ähnliche
Austauschbar, kleine Unterschiede mögl.
  BD185 ; GD361 ; GD363 ; ON957
Erste Quelle(n)
Mar.1975 : -- Collector info (Sammler)
Sockel Drahtenden
Beschreibung

Material/Aufbau/Pol.: Silizium Planar NPN;
Form/Case/Outline: TO-126 / SOT-32, Anschlussfolge ECB;
Daten/electr.data: I F: 500 mA; U F: 5 V; U S: <0.5 V; Isp: <100 µA; ß (beta): >50*; N: 36 W; Imax(Ic): 7 A; Umax(Ucb): 22 V; Umax(Uce): 22 V; f g(FT): >3 MHz; tmax j: 150 °C; kompl.: BD434.
Varianten: BD433A = >100*, BD433B = >160*, BD433C = >250* (hfe) -


Text in anderer Sprache (evtl. verschieden)
Abmessungen (BHT)
inkl. Stifte/Spitzli		 8 x 12 x 3 mm / 0.31 x 0.47 x 0.12 inch
Gewicht 3 g / 0.11 oz
Literatur -- Collector info (Sammler)   KTT 1969/70, TTT Steidle 1981, Towers ITVL

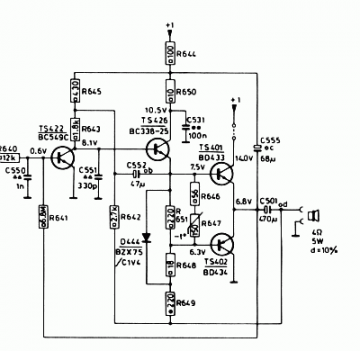

BD433: Endstufe: Philips 22AC860
Günther Stabe † 19.8.20
to126_15.gif BD433: TVT 1979/80 ECA
Günther Stabe † 19.8.20
BD433: Valvo Transistoren, 1974
Anonym 10 Sammler
Mehr...
Verwendung in Modellen 1= 1971?? ; 1= 1972 ; 4= 1974 ; 1= 1975?? ; 14= 1975 ; 2= 1976? ; 5= 1976 ; 2= 1977?? ; 1= 1977? ; 2= 1977 ; 1= 1978? ; 3= 1978 ; 1= 1981 ; 1= 1983??
Anzahl Modelle bei Radiomuseum.org bestückt:39
