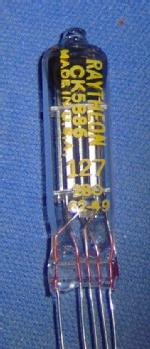

CK5886

Information - Help
ID = 20843

Country:
United States of America (USA)
Brand: Raytheon Mfg. Co.; Cambridge, MA
Tube type:  Vacuum Pentode
Identical to CK5886 = DF703 = 5886 = CK571AX

Base Subminiatur (wire-ends, flat) B5A
Filament Vf 1.25 Volts / If 0.01 Ampere / Direct / Battery =
Description Electrometer pentode; T2x3 flat press bulb. 0.25pA max grid current.
Text in other languages (may differ)
Information source Röhren-Taschen-Tabelle, (Franzis RTT)
- - Manufacturers Literature   Raytheon data sheet, Aug. 1, 1956
  CK5886: Personal file
Antonio Rabitti

CK5886: Emilio Focosi collection
Emilio Focosi

More ...

CK5886: RTT Schwandt
Günther Stabe † 19.8.20


CK5886: Raytheon Manual
Heinz Höger


from Just Qvigstad


Forum contributions about this tube
CK5886
Threads: 1 | Posts: 2
Hits: 1806     Replies: 1
CK5886 Variation?
Jörg Holtzapfel
15.Jan.14
  1

Hallo,

diese Röhre habe ich in meinem Fundus "neuentdeckt".

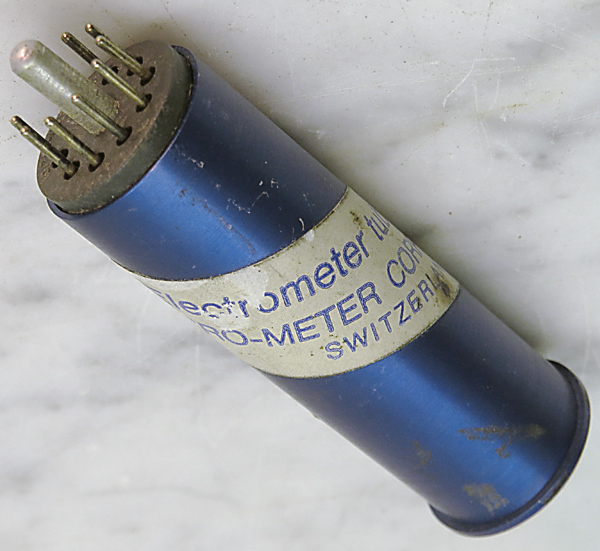

Frage: ist das nun eine Variante - oder ist die blaue Ummantelung bloß als Zusatz-Hülse anzusehen?

Lesbarer Text des Aufklebers: "Electrometer tube CK 5886 ...RO-METER CORP FRIBOURG SWITZERLAND

Gruß JH

Jörg Holtzapfel
21.Jan.14
  2

Folgende email schrieb mir Herr Karl Reiter:

Hallo Herr Holzapfel,
die blaue Hülse um die Röhre dürfte eine Abschirmung sein.
Elektrometer sind ja sehr empfindliche Apparate und soweit ich mich
erinnere, war bei den  GC`s meines Arbeitgebers in den 60ern, so sie noch
mit Röhren bestückt waren,  das gesamte Elektrometer in einem Blechkasten untergebracht, um gegen Umwelteinflüsse und Störsignalen abgeschirmt zu sein.Eine fabriksmäßige CK5886 mit dieser Hülse habe ich allerdings nie gesehen.
LG
Karl Reiter

Recht vielen Dank Herr Reiter,

das mit der Abschirmung hatte ich auch schon in Erwägung gezogen, doch dieser Aufwand einer "Neu-Verröhrung" erschien mir einfach als zu groß. Vielleicht saß solche CK5885 in einem spezifischen, optimal durchkonstruierten Meßgerät an besonders unglücklicher (einstahlungsstarken) Stelle, so daß sich hier ausnahmsweise solch Aufwand lohnte?

Nochmal Danke Jörg Holtzapfel
