ECC87

Information - Help
ID = 18590

Country:
Austria
Brand: Siemens-Austria (WSW); Wien
Tube type:  Double Triode   Audio Frequency
  Late but very rare. ***
Identical to ECC87
Similar Tubes
Other base and other heater:
  ECC40
Multiple differences or of other kind:
  E80CC

Base Noval, 9 pin miniature (USA pico-9) B9A
Was used by Radio/TV-reception etc.
Filament Vf 6.3 Volts / If 0.6 Ampere / Indirect / Specified voltage AND current AC/DC
Description

Die ECC87 ist eine Noval-Version der Rimlock- Röhre ECC40.

Der Systemaufbau der ECC40 wurde weitgehend beibehalten, einschließlich der Gitteranschlüsse von oben über kräftige Haltestäbe. Für HF wäre dies ungünstig, ist aber als ausgewiesene NF- Röhre belanglos.

Im Sockelboden befinden sich die Rimlock- typischen starren Stifte, die weit in den Innenraum ragen. Der Sockel wurde lediglich von Rimlock- auf Noval- Anordnung geändert.

Durch den zusätzlichen Stift konnten die beiden Heizfäden separat herausgeführt werden, wodurch Reihen- oder Parallelschaltung für 12,6 oder 6,3 V möglich wurde. [JR]

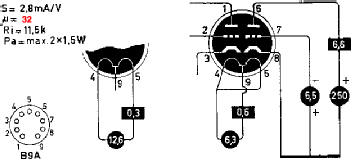

ECC87: corrected version
Roland Langfeld

no15_20.png ECC87: RTT 1964 (Franzis) 10. Auflage
Martin Renz


Just Qvigstad
Usage in Models 1= 1960??

Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):1
