Model: VE301Wn (VE 301 Wn)
Antique radios, Old Time Radios
VE301Wn (VE 301 Wn)
Country:
Germany
Manufacturer/Brand:
Gemeinschaftserzeugnisse Vorkrieg
Year: 1937
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 14737
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 7 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 110-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Magnetic Loudspeaker of high quality (free mooving)Free swinging magnetic speaker. Haut-parleur à membrane libre.
Freischwinger-Lautsprecher, also Magnetsystem mit frei schwingender Zunge, in Deutschland ab 1932 (nicht vorher!). Also ein wesentlich verbessertes magnetisches System. Siehe «Radios von gestern» Seite 61 und 331.
/ Ø 24 cm = 9.4 inch
www.radiomuseum.org
Model: VE301Wn (VE 301 Wn)
Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape
Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD)
280 x 390 x 158 mm / 11 x 15.4 x 6.2 inch
Valves / Tubes
3:
AF7
(more
for members)
Notes
Stationsskala
Net weight (2.2 lb = 1 kg)
5 kg / 11 lb
Price in first year of sale
65
RM
?
Collectors' prices
30 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0

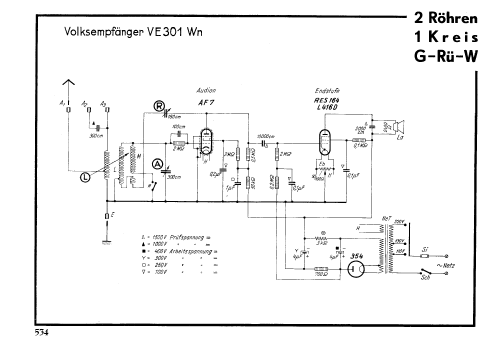

Circuit diagram reference
Schenk-Regelien und FS-Bestückungstab.Die Schaltung ist bei Schenk-Regelien aufgeführt und die Röhrenbestückung im Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
More pictures
More information on
VE301Wn (VE 301 Wn) (Gemeinschaftserzeugnisse Vorkrieg)

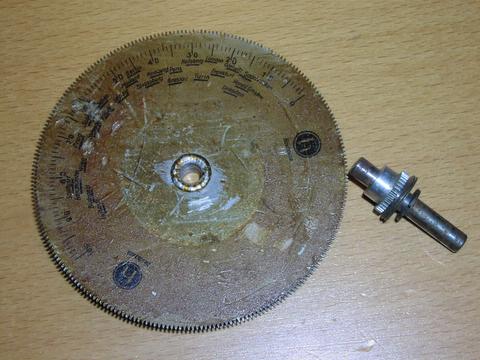

Habe seit langem diesen Skalentrieb für VE 301 Wn in meinem Fundus.
Hersteller war die Fa. Hirschmann.
Offenbar gab es schon zu "Lebzeiten" des VE Probleme mit geschrumpften und welligen Skalenscheiben.
Ich nehme an, daß dieser Antrieb als Austauschsatz vertrieben wurde und nicht als abweichende Variante eines einzelnen Herstellers. Die alte Friktionsscheibe befindet sich nämlich noch auf der Antriebswelle. Das Zahnrad wurde einfach aufgeschoben und mittels Madenschraube fixiert. Die Skalenscheibe auf der Drehkoachse passend ausgerichtet - fertig.
