2043W/3D; Grundig Radio- (ID = 305658) Radio
Grundig Radio-: 2043W/3D [Radio] ID = 305658 933x662
Select picture or schematic to display from thumbnails on the right and click for download.

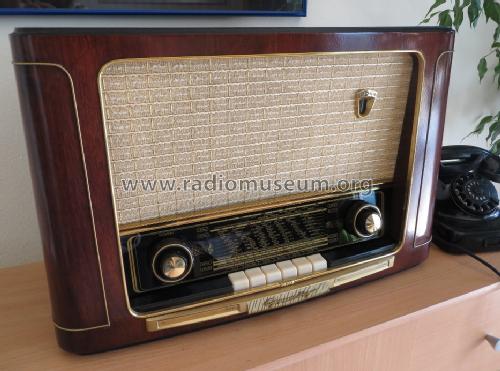

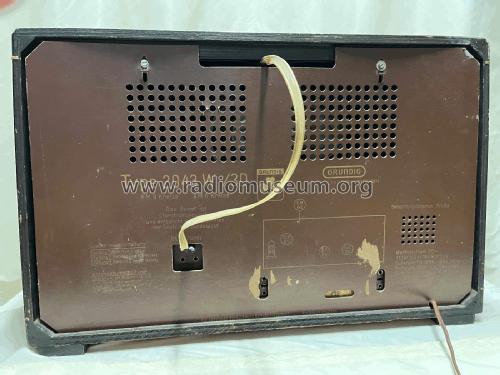

For model 2043W/3D, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1954/1955 perfect model Type: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM85 EL84
Principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits 7 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 160; 220 Volt
Loudspeaker 3 Loudspeakers
Power out 5 W (unknown quality)
from Radiomuseum.org Model: 2043W/3D - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 573 x 369 x 241 mm / 22.6 x 14.5 x 9.5 inch
Notes

Dieses Modell 2043W/3D gibt es in mehreren Versionen: Die Versionen 1, 2, und 3 (sch2) haben einen FM-HF-Teil in Normalschaltung. Das AM-Teil hat 6 Kreise. - - Die Version 4 (sch1) hat im FM-HF-Teil eine ZF Reflexstufe (ECC85 + 2 Kreise mehr) und im AM-Teil ein dreikreisiges Diodenfilter (1 Kreis mehr). Das Modell 2043WS/3D ist möglicherweise nur im Transformer unterschiedlich - mit 240 Volt statt 160 - und könnte evtl. auch in verschiedenen Versionen vorkommen.

Siehe auch die anderen Modelle aus der 2043er Reihe - wie: 2043GW mit UC92, 2043GW mit UCC85, 2043W mit EC92, 2043W mit ECC85, 2034WS/3D und Musikschrank 7015 mit diesem Chassis, sowie die Export-Modelle 7015USA, 7015WE und SEMKO 7015S.

Net weight (2.2 lb = 1 kg) 11 kg / 24 lb 3.7 oz (24.229 lb)
Price in first year of sale 300.00 DM
Collectors' prices
Source of data Rundfunk- +Fernseh-Kat 1954/55 / Radiokatalog Band 1, Ernst Erb

All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5058 models, 4257 with images and 3452 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.




Forum contributions about this model
Grundig Radio-: 2043W/3D
Threads: 2 | Posts: 3
Hits: 1553     Replies: 1
grundig: 2043W/3D Variante ohne Mittelton-Uebertrager
Klaus Menningen
13.May.09
  1

Hallo,

Zur Zeit überhole ich einen Grundig 2043W3D aus der Nachbarschaft, Geraete Nr. ist 439 50276

Bei dem Gerät gibt es keinen Mittelton-Uebertrager der in beiden vorhanden Schaltplänen (und in meinem Grundig Reparaturhelfer) aber vorhanden ist. Die beiden Seitenlautsprecher sind über 3 Induktivitäten in Serie verbunden und mit einem 20 my bipolar Kondensator am Ausgangsübertrager angeschlossen. Am eingebauten UKW Dipol gibt es eine kurze Stichleitung, die Enden sind verlötet und von dort führt ein 50kOhm Widerstand nach Masse. Ob es sonst noch Unterschiede gibt wird sich in den naechsten Tagen zeigen.

Meine Frage: Hat vielleicht jemand einen passenden Schaltplan ?

Beste Gruesse aus dem Westerwald

Klaus Menningen



Klaus Menningen
14.May.09
  2

Hallo,

Hier noch einige Ergänzungen zu den mir vorliegenden 2043 W3D.

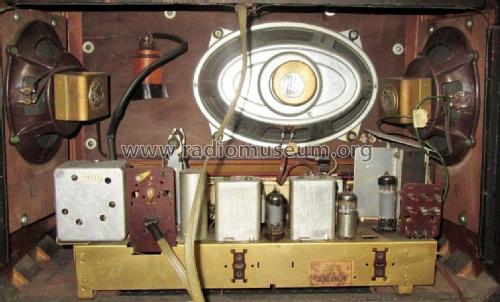

Laut Handbuch des Rundfunk Grosshandels von 1954/55 sollten im Gerät 2 Seitenlautsprecher mit 176x126mm eingebaut sein. In diesem Gerät sind 2 kleine runde mit 88mm Aussendurchmesser.



Hier der AÜ mit dem Elko



und hier noch die Stichleitung am Dipol. Was bewirkt der 50kOhm Widerstand ?

Ich habe das so noch nie gesehen.





Vielleicht ist dies Geraet ja gegen Ende der Produktionszeit hergestellt worden und man versuchte kostenguenstiger zu werden. Eventuell gibt es daher auch gar keinen eigenen Schaltplan sondern allenfalls vielleicht eine Kundendienstinformation.

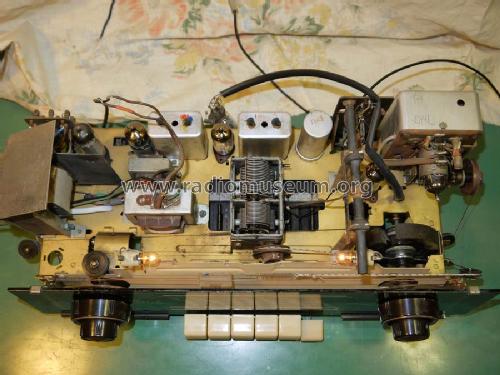

Ansonsten entspricht das Chassis (wenn auch mit einigen Abweichungen in Widerstand und Kapazitätswerten) ziemlich der Ausführung IV ab Geräte Nr.25000

Beste Gruesse,

Klaus Menningen




Hits: 1484     Replies: 0
grundig: 2043W/3D;
Hans M. Knoll
19.Nov.03
  1

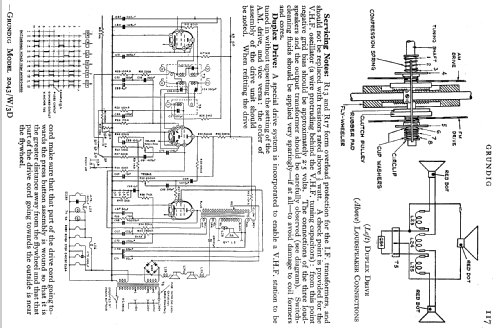

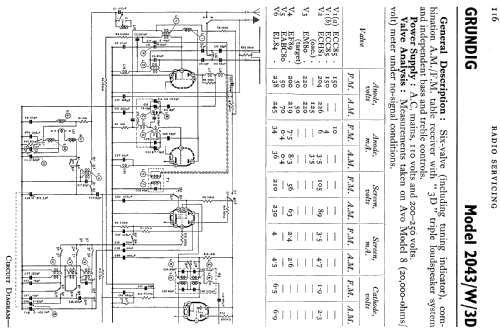

Auf die Suchanzeige hin, habe ich zwei Schaltbilder des Grundig 2043W/3D hochgeladen.

Die Versionen 1,2,und 3 (Sch.2) hatten einen FM-HF-teil in Normalschaltung.

Das AM-Teil als 6Kreiser.

Die Version IV (Sch.1) hatte im FM-HF-teil eine ZF Reflexstufe (ECC85 + 2 Kreise mehr)

Im AM-Teil ein dreikreisiges Diodenfílter. (1 Kreis mehr)

mfg Knoll
