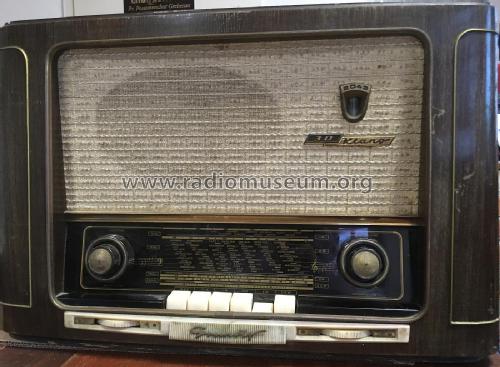

For model 2043W/3D Ausführung IV - 4, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM85 EL84
Semiconductors (the count is only for transistors) B250C75
Main principle Superheterodyne (common); ZF/IF 468/10700 kHz; Reflex
Tuned circuits 7 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 160; 220 Volt
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: 2043W/3D [Ausführung IV - 4] - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 573 x 369 x 241 mm / 22.6 x 14.5 x 9.5 inch
Notes

Grundig 2043W/3D Ausfg. IV hat im Gegensatz zum Modell 2043W/3D Ausfg. V zwei Ausgangsübertrager. Die Seitenlautsprecher sind über einen Mitteltonübertrager angeschlossen. Die Merkmale:

  • Klangregler als Rändelrad links und rechts in Plastikblende

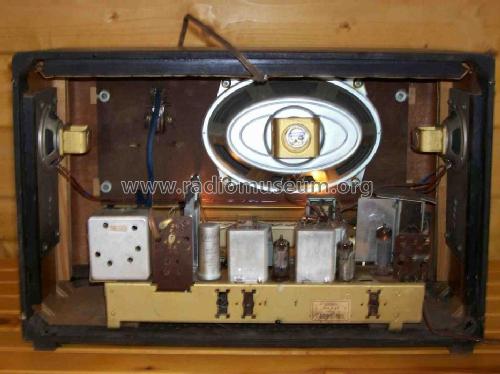

  • Runde Seitenlautsprecher, die Kataloge führen abweichend Ovallautsprecher!
  • Mit Mittelton-Übertrager
  • Schallwand-Stoff mit rechteckigem Muster
  • Seriennr. ab 25000

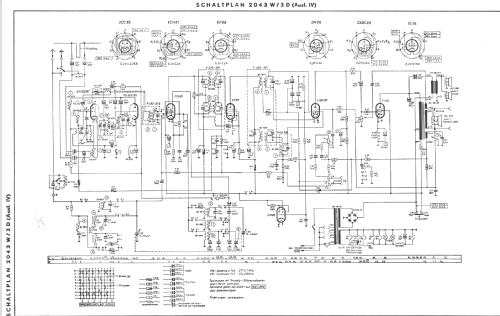

Die Schaltung mit 11 FM- und 7 AM-Kreisen (u.a. Reflexschaltung in der UKW-Box, 3-Kreis Demodulatorfilter für AM) entspricht sonst weitgehend der Ausführung V.

Siehe ausserdem das Modell 2043W/3D mit Klangreglern an den Doppelknöpfen der Skala und 9 FM- und 6 AM-Kreisen (ohne Reflexschaltung) sowie den Vorgänger 2043W mit anderer Röhrenbestückung (EC92 in UKW-Box).

Exportmodelle sind:

Price in first year of sale 308.00 DM
Mentioned in HdB d.Rdf-& Ferns-GrH 1954/55 (S. 26)
Literature/Schematics (1) Rundfunk- und Fernseh-Katalog 1954/55 (S. 85)
Literature/Schematics (2) -- Original-techn. papers.

Model page created by Bernhard Nagel. See "Data change" for further contributors.
