Forum » Radios and other type of sets (Physics) etc. » MODELS DISPLAYED » autovox: Transmobil 2

Johann Nussbaum
Johann Nussbaum
Editor
D  Articles: 129
Schem.: 8
Pict.: 330
29.Mar.09 18:38

Count of Thanks: 6
Reply  |  You aren't logged in. (Guest)   1

Habe das Gerät in ebay gekauft und festgestellt, daß es interessanterweise für den KW-Empfang den eingebauten Ferritstab verwendet. Dies funktioniert ausgezeichnet, im 49m Band sind die Stationen wie bei einem Kofferradio mit Teleskopantenne zu empfangen. Meines Wissens nach, einer sehr seltenen Empfänger, die für KW einen Ferritstab benutzen. Wer kennt noch andere Radios,die denFerritstab auch zum Empfang von KW im 49m Band benutzen.

Habe leider keinen Schaltplan, vielleicht kann mir jemand bei der Beschaffung helfen.

Hans M. Knoll
Hans M. Knoll
Editor
D  Articles: 2148
Schem.: 159
Pict.: 102
29.Mar.09 19:18

Count of Thanks: 5
Reply  |  You aren't logged in. (Guest)   2

Hallo, eine Antwort dazu:   Nicht nur Gundig hatte schon 1953 eine FA bei KW.

Ein GRUNDIG:    siehe hier

Schaltung hier  Punkte faellig!

Dazu jetzt noch im Detail    1953 mit DK92   Siehe die Photos hier.





und 1957 mit Transistoren  bei diesem Typ, ist wie oft, auch eine Stabantenne fuer den gleichen oder den hoeheren KW Bereich vorgesehen.

  gleiche  Schaltung hier:    kostet Punkte !!!!







 Die Staebe mit Eignung fuer KW bis ca., 12 Mhz, erkennt man daran, dass sie "glitzern" und nicht speckig aussehen wie MW/LW Typen.

Hier ein Beispiel aus Japan Standard-Radio 1957/58

Flachstab bis 3,9 bis 12,5 Mhz rechts die KW-Spule

Schaltung hier   Punkte faelllig!







knoll

This article was edited 30.Mar.09 10:59 by Hans M. Knoll .

Hans M. Knoll
Hans M. Knoll
Editor
D  Articles: 2148
Schem.: 159
Pict.: 102
29.Mar.09 22:26

Count of Thanks: 8
Reply  |  You aren't logged in. (Guest)   3

Die Frage ist weiterhin offen fuer weitere Anworten.

Ich kann das Flag aber nicht mehr umstellen ?



knoll

This article was edited 30.Mar.09 07:11 by Hans M. Knoll .

Günther Stabe † 19.8.20
Günther Stabe † 19.8.20

D  Articles: 398
Schem.: 612
Pict.: 3569
30.Mar.09 07:40

Count of Thanks: 13
Reply  |  You aren't logged in. (Guest)   4

Spontan fallen mir dazu die Braun-Modelle transistor 1, transistor K, T4, T41 und Nordmende Flamingo de luxe ein.

G.S.

Hans M. Knoll
Hans M. Knoll
Editor
D  Articles: 2148
Schem.: 159
Pict.: 102
01.Apr.09 15:33

Count of Thanks: 3
Reply  |  You aren't logged in. (Guest)   5

Die Frage ist immer noch offen fuer zusaetzliche Anworten.

Ich hatte aus Versehen "zu" gemacht.



knoll

This article was edited 01.Apr.09 15:34 by Hans M. Knoll .

Jens Dehne

Editor
D  Articles: 659
Schem.: 153
Pict.: 313
25.Feb.10 11:39

Count of Thanks: 8
Reply  |  You aren't logged in. (Guest)   6

Als ich diese Beitragsreihe damals las, dachte ich „ist ja interessant“.... Bei Modellen der Marke Graetz war mir bisher Kurzwellenempfang mit Ferritantenne gar nicht aufgefallen....

Aber nun hatte ich einen Graetz Pagino K43C aus der Saison 1965, bei dem Kurzwellenempfang auf dem 41m und 49m Band mit Ferritantenne realisiert wird.

Interessant ist auch, dass die eingebaute Teleskopantenne nur für dem UKW Empfang verwendet wird.

Trotzdem besitzt das Gerät für diese Geräteklasse sehr gute Empfangseigenschaften.

This article was edited 25.Feb.10 11:41 by Jens Dehne .

Heiko zur Mühlen

Editor
D  Articles: 234
Schem.: 21339
Pict.: 4866
01.Aug.16 11:37

Count of Thanks: 4
Reply  |  You aren't logged in. (Guest)   7

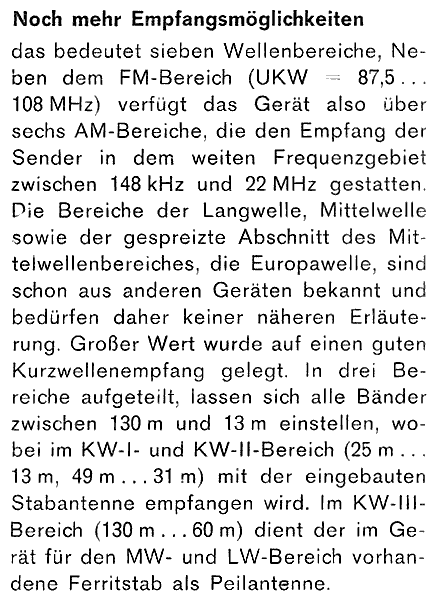

Bei meinem TFK Atlanta de Luxe 101 dient die Ferritantenn nur für untere Frequenzen der Kurzwelle (jedoch nicht für 49m). Auf dem Bild die mittlere Spule auf der FA.. Eine kurze Beschreibung ist im "Telefunken-Sprecher" 1969, Heft 49 auf Seite 37.
H.M.

Attachments:

This article was edited 01.Aug.16 11:50 by Heiko zur Mühlen .
