• Year
  • 1960 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 288403

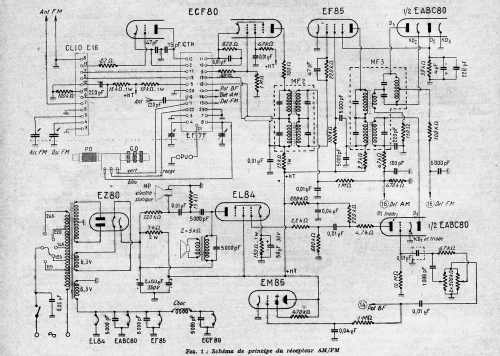

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 455/6750 kHz; 2 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)     8 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 115; 125; 145; 220; 245 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Power out
  • 3 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Populaire 60 AM/FM - ACER A.C.E.R. / Omnium
  • Shape
  • Tablemodel with Push Buttons.
  • Notes
  • 4 gammes d'ondes dont MF. Antenne FM et antenne ferrite incorporées.

    Les éléments constitutifs essentiels du récepteur sont les suivants :

    • Un cadre ferroxcube PO-GO (réf. Isocadre)
    • Un bloc à touches (réf. Phœbus EF1F) comportant les bobinages oscillateurs PO-GO-OC et le bobinage d'accord OC
    • Un ensemble de bobinages FM (réf. CLI0-E16) présenté dans un boîtier avec 12 cosses de sortie sur sa partie inférieure
    • Un transformateur mixte MF2 (réf. Isomixle RE61)
    • Un transformateur mixte MF3 (réf. Isomixle RP42), équipant le détecteur de rapport
    • Un condensateur variable de 2 x 490 pF + 2 x 12 pF

    Le récepteur est équipé de 2 haut-parleurs marque "Lorenz" : un elliptique de 15 x 21 cm et un électrostatique 5 x 6 cm.

  • Price in first year of sale
  • 274.00 FRF
