- Country
- Germany
- Manufacturer / Brand
- AEG (Radios) Allg.Elektricitäts-Ges.
- Year
- 1936/1937
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 155
ebay 121242805863, e.blitz
ebay 121242805863, e.blitz
ebay 121242805863, e.blitz

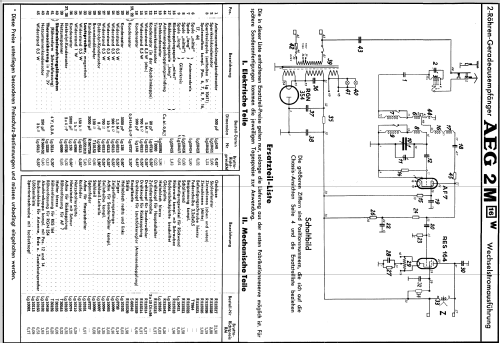

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 3
- Main principle
- TRF with regeneration; 1 AF stage(s)
- Tuned circuits
- 1 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110-220 Volt
- Loudspeaker
- Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931).
- Material
- Wooden case
- from Radiomuseum.org
- Model: 2M16W - AEG Radios Allg.Elektricitäts-
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 560 x 290 x 215 mm / 22 x 11.4 x 8.5 inch
- Notes
- Nußbaumgehäuse mit Mattglanz-Preßstoffeinfassungen. Leichte Sendereinstellung durch automatischen Antennenkopplungsausgleich. Klangreine Wiedergabe durch Freischwingerlautsprecher, hochfrequente Lautstärkeregelung (Antennenkopplung) und widerstandsgekoppelte Schirmgitterendröhre. Trennscharf durch Hochfrequenzeisenspulen. Schirmgitteraudion mit bedienbarer, induktiver Rückkopplung. Netzantenne, Brummtondämpfer. Anschluß für Zusatzlautsprecher. Eingebauter Mittelwellensperrkreis mit umlötbarer Stufenankopplung. Besonders geringer Stromverbrauch.
- Net weight (2.2 lb = 1 kg)
- 8 kg / 17 lb 9.9 oz (17.621 lb)
- Price in first year of sale
- 145.00 RM
- Source of data
- Radio-Zentrale Prohaska 1936/37 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange+Schenk+FS-Röhrenbestückung
- Mentioned in
- - - Manufacturers Literature
- Literature/Schematics (1)
- -- Original-techn. papers.
