62WU

62WU; AEG Radios Allg. (ID = 11673) Radio

62WU; AEG Radios Allg. (ID = 11674) Radio
62WU; AEG Radios Allg. (ID = 1817199) Radio 62WU; AEG Radios Allg. (ID = 1817209) Radio
62WU; AEG Radios Allg. (ID = 1817211) Radio 62WU; AEG Radios Allg. (ID = 1817213) Radio
62WU; AEG Radios Allg. (ID = 1817198) Radio 62WU; AEG Radios Allg. (ID = 1817206) Radio
62WU; AEG Radios Allg. (ID = 1817200) Radio 62WU; AEG Radios Allg. (ID = 1817202) Radio
62WU; AEG Radios Allg. (ID = 2528368) Radio 62WU; AEG Radios Allg. (ID = 2528369) Radio
Use red slider bar for more.
62WU; AEG Radios Allg. (ID = 1817199) Radio
AEG Radios Allg.: 62WU [Radio] ID = 1817199 1200x921

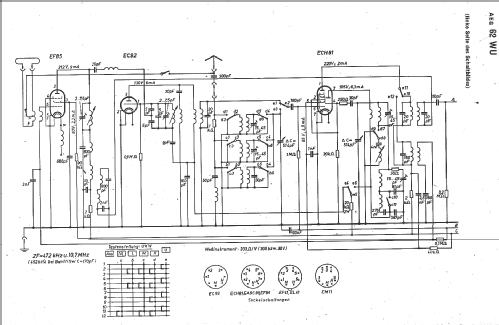

Select picture or schematic to display from thumbnails on the right and click for download.

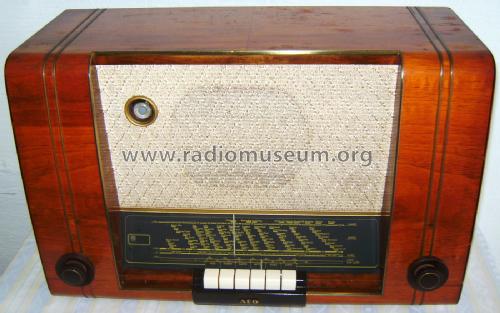

For model 62WU, AEG (Radios) Allg.Elektricitäts-Ges.

Country:  Germany
Manufacturer / Brand:  AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1952/1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: EF85 EC92 ECH81 EF41 EM11 EABC80 EL41
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 452 kHz
Tuned circuits 8 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: 62WU - AEG Radios Allg.Elektricitäts-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 590 x 370 x 260 mm / 23.2 x 14.6 x 10.2 inch
Notes

AEG 62WU ist (bis auf das Holzgehäuse) weitestgehend baugleich mit Telefunken Andante 1952W

Das Gerät gibt es in zwei Ausführungen. 1mal mit Frontrahmen aus Bakelit und 1mal mit Frontrahmen aus Holz mit Messing Zierleisten.

Net weight (2.2 lb = 1 kg) 12 kg / 26 lb 6.9 oz (26.432 lb)
Price in first year of sale 389.00 DM

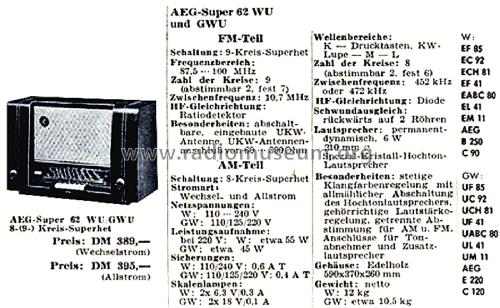

Source of data Kat.d.Rundf.GrossH.1952/53 / Radiokatalog Band 1, Ernst Erb


All listed radios etc. from AEG (Radios) Allg.Elektricitäts-Ges.
Here you find 803 models, 690 with images and 412 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
