Geatrix W, 31W

• Country
• Germany

• Manufacturer / Brand
• AEG (Radios) Allg.Elektricitäts-Ges.

• Year
• 1930/1931

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 59

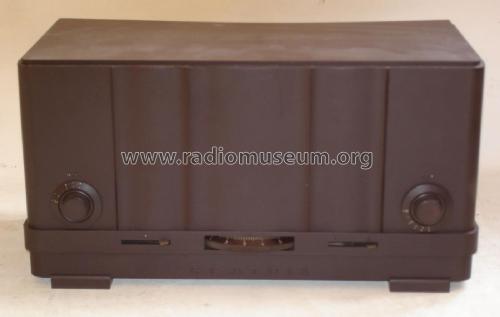

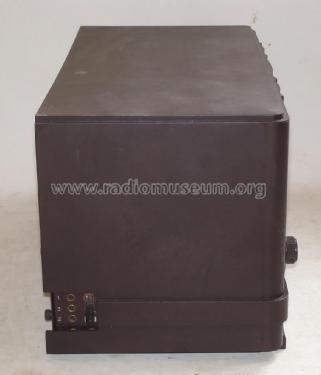

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• RENS1204 RENS1204 or REN1004 RES164 RGN354

• Main principle
• TRF with regeneration; 1 Special; 1 AF stage(s); Anode bend detection

• Tuned circuits
• 2 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Geatrix W, 31W - AEG Radios Allg.Elektricitäts-

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 422 x 218 x 205 mm / 16.6 x 8.6 x 8.1 inch

• Notes

• AEG Geatrix W ist ein 2-Kreis Geradeausempfänger mit 1 HF-Schirmgitterstufe, Anodengleichrichter und Endstufe. Als Anodengleichrichter kann wahlweise die Tetrode RENS1204 oder nach Umschaltung die Triode REN1004 verwendet werden.

  Preis ohne Röhren, Röhrensatz mit

  • 2x RENS1204, RES164 und RGN354 zusätzlich RM 65,50
  • RENS1204, REN1004, RES164 und RGN354 zusätzlich RM 59,50

  In Hersteller-Anzeigen und Radio-Katalogen wird das Modell mit Geatrix W bezeichnet, nur im AEG-Hilfsbuch für den Funkhändler (1936) wird als Bezeichnung Geatrix 31 (W, WL) verwendet. Es handelt sich um dasselbe Modell.

• Net weight (2.2 lb = 1 kg)
• 6.2 kg / 13 lb 10.5 oz (13.656 lb)

• Price in first year of sale
• 198.00 RM +

• Source of data
• Katalog Radio-Zentrale Prohaska 1930/31 (dick) / Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange + FS-Bestückungstabellen

• Mentioned in
• AEG Hilfsbuch für den Funkhändler (2. Aufl. S.53f. und S.118)

• Literature/Schematics (1)
• Katalog Radio-Schnorr Leipzig 1930/31, S.78

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.

• Documents regarding this model
