Super-Geatron 303WL
AEG (Radios) Allg.Elektricitäts-Ges.
- Country
- Germany
- Manufacturer / Brand
- AEG (Radios) Allg.Elektricitäts-Ges.
- Year
- 1933/1934
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 124
Knöpfe teilweise nicht original.
Radio-Schnorr 1934
Radio-Schnorr 1934

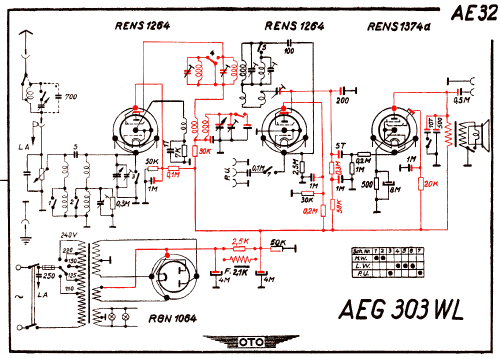

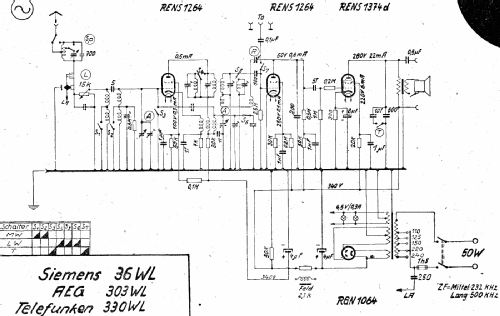

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Main principle
- Superheterodyne (common); ZF/IF 232/500 kHz
- Tuned circuits
- 4 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110-240 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Super-Geatron 303WL - AEG Radios Allg.Elektricitäts-
- Shape
- Tablemodel, high profile (upright - NOT Cathedral nor decorative).
- Dimensions (WHD)
- 336 x 350 x 230 mm / 13.2 x 13.8 x 9.1 inch
- Notes
-
Rückkopplungs Audion für Demodulation.
ZF für MW= 232kHz,
ZF für LW= 500kHz.
Parallelgerät zum Telefunken Nauen 330WL in anderem Gehäuse.
Parallelgerät zum Siemens Super 36WL in anderem Gehäuse.
- Price in first year of sale
- 225.00 RM !
- Source of data
- Radio-Zentrale Prohaska 1933/34 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange+Schenk+FS-Röhrenbestückung
- Mentioned in
- AEG Hilfsbuch für den Funkhändler
- Literature/Schematics (1)
- -- Original-techn. papers.
- Picture reference
- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
- Other Models
-
Here you find 848 models, 739 with images and 422 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from AEG (Radios) Allg.Elektricitäts-Ges.
Collections
The model Super-Geatron is part of the collections of the following members.
Forum contributions about this model: AEG Radios Allg.: Super-Geatron 303WL
Threads: 1 | Posts: 1
Liebe Radiofreunde,
ich bin seit kurzen in Besitz eines total verbastelten AEG303WL. Die Chassis Verdrahtung muss komplett erneuert werden. Leiter fehlt der Kondensatorblock unter dem Chassis. In den Unterlagen zum Gerät ist ein Bild mit dem Kondensatorblock zu sehen. Auf dem Block sind nur Zahlen geschrieben. Ist es möglich mir auf zu schlüsseln welche Kondensatoren sich hinter den Zahlen verbergen. Aus dem Schaltschema geht es nicht hervor.Mit einer Antwort auf die Frage wäre mir bei der Neuanferdigung des Kondensatorblocks weiter geholfen.
Mit freundlichen Grüßen
Richard Brand
Richard Brand, 04.Sep.26
