Offenbach 53 Kunstleder

Offenbach 53; Akkord-Radio + (ID = 364655) Radio

Offenbach 53; Akkord-Radio + (ID = 11837) Radio

Offenbach 53; Akkord-Radio + (ID = 594862) Radio

Offenbach 53; Akkord-Radio + (ID = 594863) Radio
Offenbach 53; Akkord-Radio + (ID = 27828) Radio Offenbach 53; Akkord-Radio + (ID = 588314) Radio
Offenbach 53; Akkord-Radio + (ID = 588317) Radio Offenbach 53; Akkord-Radio + (ID = 588313) Radio
Offenbach 53; Akkord-Radio + (ID = 588315) Radio Offenbach 53; Akkord-Radio + (ID = 618704) Radio
Offenbach 53; Akkord-Radio + (ID = 619144) Radio Offenbach 53; Akkord-Radio + (ID = 619145) Radio
Offenbach 53; Akkord-Radio + (ID = 641086) Radio Offenbach 53; Akkord-Radio + (ID = 641087) Radio
Use red slider bar for more.

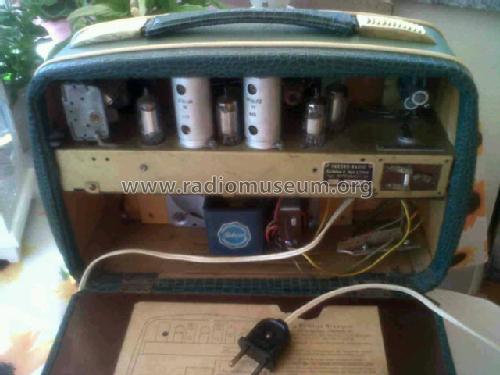

Offenbach 53; Akkord-Radio + (ID = 27828) Radio
Akkord-Radio +: Offenbach 53 [Radio] ID = 27828 600x424
Select picture or schematic to display from thumbnails on the right and click for download.
For model Offenbach 53 Kunstleder, Akkord-Radio + Akkord Elektronik (Radios)

Country:  Germany
Manufacturer / Brand:  Akkord-Radio + Akkord Elektronik (Radios)
Year: 1953/1954 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: DK92 DF91 DAF91 DL94
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Super-Heterodyne (Super in general); ZF/IF 470 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Line / Batteries (any type) / 110, 125, 220 / 9 + 80 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Offenbach 53 [Kunstleder] - Akkord-Radio + Akkord
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 350 x 235 x 120 mm / 13.8 x 9.3 x 4.7 inch
Notes Eingeb. Ferritantenne. Allstromgerät plus Batterien (DM 19.10 für Anodenbatterie Emce 630 zu 80 Volt, Heizbatterie Emce 260 zu 9 Volt); 3 Drucktasten; Schiebetüren an der Vorderseite. Schwundregelung auf 2 Röhren. Lautsprecher Perm.-dyn. 14 x 8 cm; Sicherungen 0,16A, Heissleiter Newei 1505/206, Trockengleichrichter E220C85, Verbrauch bei GW = 18 Watt. Das Modell gibt es noch in Leder bzw. Schlangenleder (auch Schlangenleder-Imitation?) und als U53 mit UKW.
Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)
Price in first year of sale 238.00 DM
Collectors' prices
Source of data Kat.d.Rundf.GrossH.1953/54 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange Schaltungen der Funkindustrie, Buch 1


All listed radios etc. from Akkord-Radio + Akkord Elektronik (Radios)
Here you find 198 models, 177 with images and 142 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Akkord-Radio +: Offenbach 53
Threads: 1 | Posts: 8
Hits: 2269     Replies: 7
akkord: 53; Offenbach Schlangenleder echt
André Bassin
19.Mar.05
  1 Ich weiß nicht, wer unter diesem Modell das Schlangenleder als Imitation dargestellt hat.
Es handelt sich um echtes Schlangenleder! Keinesfalls ist es künstlich. Ein bekannter pensionierter Kürschner hat sich das Radio genau angesehen und dies bestätigt. Eine sehr aufwändige Verarbeitung, aber zweifelfrei echt!
Es ist vergleichbar mit Handtaschen aus den 50er Jahren und es richt auch nach Leder.
Gruß,
Andre Bassin
Ernst Erb
19.Mar.05
  2 Bitte lassen Sie Ihr Bild auf das richtige Modell (Variante Leder) verschieben. Natürlich ist Ihr Modell echtes Schlangenleder - bezweifelt niemand - aber es ist (zumindest nun) auf dem falschen Modell.

Ob es bei den Kunstleder-Modellen auch Schlangenleder-Imitaionen gab oder nicht wird sich sicher künftig herausstellen, hat aber nichts mit Ihrem Gerät zu tun. Ich habe Ihr Foto nun wenigsten in den "Hintergrund" gerückt, damit das Modell nicht mehr falsch dargestellt ist.
André Bassin
19.Mar.05
  3

Hallo Herr Erb,
danke für die Info!
Als ich die Bilder geladen habe, gab es diese Unterteilung noch nicht, oder ich habe es uebersehen.
Jetzt habe ich sie "neu" auf das richtige geladen. Ebenfalls den Sammlerpreis.
Nun sollte auf jeden Fall beim Kunstleder Modell entsprechend geloescht werden!
Dieser Beitrag ist damit auch hinfaellig und kann weg.
Gruss,
Andre Bassin

Ernst Erb
20.Mar.05
  4 Ich habe hier Ihre Fotos gelöscht. Den Thread lassen wir noch - vielleicht hilft er, weitere Varianten zu finden und die Problematik besser zu kennen.
André Bassin
20.Mar.05
  5 Sehr gut!
Der Sammlerpreis sollte jedoch auch noch weg.
Gruß,
Andre Bassin
Jürgen Stichling
20.Mar.05
  6 Gruß
Jürgen Stichling
André Bassin
26.Mar.05
  7 Ich bekam diese E-Mail. Gruß, Andre Bassin

(in dem thread darf ich nix dazuschreiben, deshalb per email)

Grüß Gott Herr Erb,

dasselbe gilt auch für U53 mit 6 Rö,
auch da müßte man die Bilder umhängen

hier wird so einer angeboten mit Schlangenleder
http://cgi.ebay.de/ws/eBayISAPI.dll?ViewItem&item=6518084248

mit freundlichen Grüßen,
Gottfried Silberhorn
Ernst Erb
26.Mar.05
  8 Schade, dass das nun über zwei Stellen geht - und ich auch noch antworten muss ...
Der richtige Weg ist über die Bildadmins. Der Name dieser Admins steht immer unter dem Link "Neueste Bilder". Ich bin für diese nicht zuständig - oder mit anderen Worten: Ich sollte mich nicht um solche Details kümmern, denn sonst komme ich nicht zu den wichtigen Aufgaben im RMorg.

Die eMail-Adressen weiterer Administratoren finden Sie direkt unter dem Link "Gruppenzugehörigkeit". Danke.
