Radiola Transistor 7 B101

Amalgamated Wireless (Australasia) Ltd. (AWA); Sydney

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1971–1973
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 298971

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 7
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 455 kHz
  • Wellenbereiche
  • Mittelwelle, keine anderen.
  • Betriebsart / Volt
  • Batterien / Niedervolt Stromversorgung (power jack) / 276P: 9 Volt
  • Lautsprecher
  • Dynamischer (permanent) Ovallautsprecher
  • Material
  • Plastikgehäuse (nicht Bakelit), Thermoplast
  • von Radiomuseum.org
  • Modell: Radiola Transistor 7 B101 - Amalgamated Wireless
  • Form
  • Reisegerät > 20 cm (netzunabhängig betreibbar)
  • Abmessungen (BHT)
  • 10.625 x 6.625 x 3 inch / 270 x 168 x 76 mm
  • Bemerkung

  • Portable 7 transistor, 3 diodes, 6" elliptical speaker. All States twin dial scale, non-metal chassis, tone control, Battery Saver connection. Includes Battery 276P.

    In GT Gold, Tango Red, Marine Blue, Summer White.

    See also earlier models Carnaby B58 and Carnaby B59.

  • Originalpreis
  • 59.00 AUS $
  • Autor
  • Modellseite von Martin Kent angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell Radiola Transistor 7 befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Amalgamated Wireless: Radiola Transistor 7 B101

Threads: 1 | Posts: 1

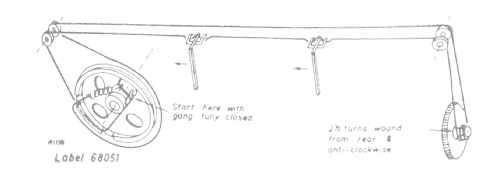

I have uploaded the schematic and the dial cord threading diagram. These are the best that I can achieve from the originals as PNG files. The originals were found inside a radio that probably dates from the late 1960s. I can provide camera RAW files of about 6 to 7 meg if anyone is interested, Brian Canberra

Brian Wilson, 18.Jul.23
