HF-Telefonrundspruch-Gerät E60

HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 682347) Radio

HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 682348) Radio

HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 2076231) Radio
HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 29730) Radio HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 837725) Radio
HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 29731) Radio HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 29732) Radio
HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 253516) Radio HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 276170) Radio
HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 276171) Radio HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 458617) Radio
HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 458618) Radio HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 458620) Radio
Use red slider bar for more.
HF-Telefonrundspruch-Gerät E60; Autophon AG inkl. (ID = 29730) Radio
Autophon AG inkl.: HF-Telefonrundspruch-Gerät E60 [Radio] ID = 29730 933x699
Select picture or schematic to display from thumbnails on the right and click for download.

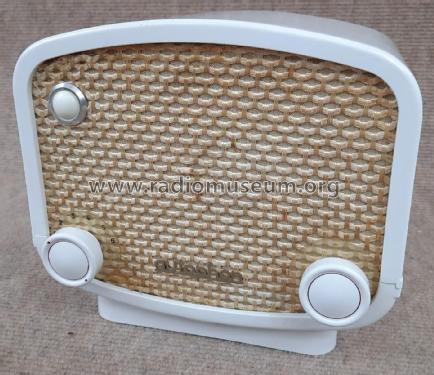

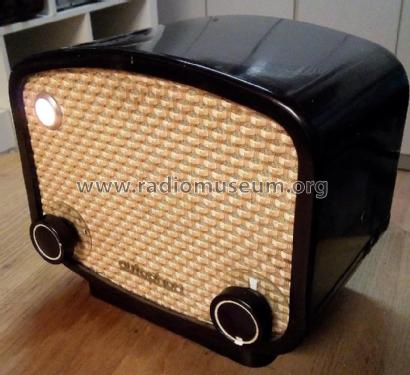

For model HF-Telefonrundspruch-Gerät E60, Autophon AG (inkl. Téléphonie SA); Solothurn

Country:  Switzerland
Manufacturer / Brand:  Autophon AG (inkl. Téléphonie SA); Solothurn
Year: 1950–1956 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: EAF42 ECC40 EZ40
Main principle TRF with diode detector; 2 AF stage(s)
Wave bands Long Wave and/or Very Low Frequency (VLF).
Details Wired Wireless Receiver (RF!)
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 12.5 cm = 4.9 inch
Power out
from Radiomuseum.org Model: HF-Telefonrundspruch-Gerät E60 - Autophon AG inkl. Téléphonie
Material Bakelite case
Dimensions (WHD) 200 x 180 x 160 mm / 7.9 x 7.1 x 6.3 inch
Notes für 6 HF-TR-Programme, z.B. Hotelzimmer Es gibt außer der Grundversion noch eine Variante mit Lautstärkebegrenzung und Koaxkabelanschluss und eine mit Lautstärkebegrenzung und 3-adrg. Kabelanschluss.
Net weight (2.2 lb = 1 kg) 2.8 kg / 6 lb 2.7 oz (6.167 lb)
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Die Tungsram-Tabellen führen das Modell auf.


All listed radios etc. from Autophon AG (inkl. Téléphonie SA); Solothurn
Here you find 239 models, 178 with images and 146 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Autophon AG inkl.: HF-Telefonrundspruch-Gerät E60
Threads: 2 | Posts: 7
Hits: 1409     Replies: 0
autophon: E60; HF-Telefonrundspruch-Gerät Längere Bauzeit ? Material
Manfred Rathgeb
28.Feb.13
  1

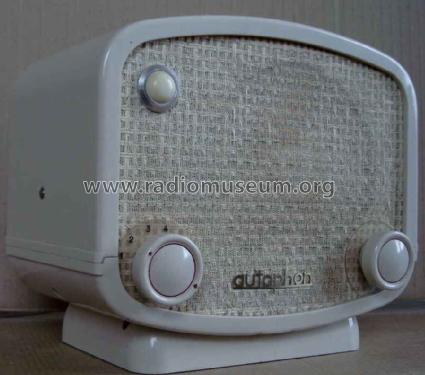

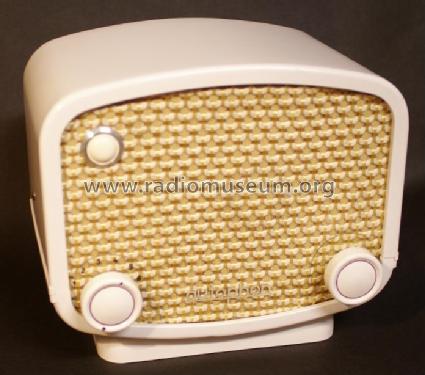

Mein E60 - Ausführung weiß, Fertigungsnummer (App.Nr.) 10961 , siehe meine vier Bilder - hat das Typenschild wie das Gerät auf dem Bild vom 6.12.2006 ( Lukas Faoro ) , also eine 100 mA-Sicherung , rechts außen ein Zertifikat ( + und S ) und Voll- nicht Hohlnieten . Der NF-Übertrager trägt die Aufschriften 1.Zeile " RV 1062/h " . 2. Zeile "Autophon A-G. " , 3. Zeile " 1.  1964 " . Somit Baujahr 1964? . Jedenfalls sieht das Innere des Gerätes nicht " verbastelt " aus. Die PTT-Vignette ist ohne Jahresangabe , für die auch kein Extra-Platz vorgesehen ist . Im Übrigen besteht der gesamte Gehäuseboden aus ( teilweise lackiertem ) Alu-Guß, die Angabe zum Material ( Bakelit ) ist also nicht ganz vollständig.


Hits: 3075     Replies: 5
autophon: E60; HF-Telefonrundspruch-Gerät, Jahresangabe
Hans-Dieter Haase † 5.2.18
23.Oct.09
  1

Herr Jung hat dankenswerterweise das Schaltbild zu dem Gerät hochgeladen. Es ist ein handgezeichneter Plan, der auch handschriftliche Fertigungsangaben enthält. Die Zeichnung wurde am 23.3.54 erstellt und am 17.9.54 und am 17.2.56 geändert. Hier der Schriftkopf:

Es ist davon auszugehen, dass der Plan auch in der Fertigung benutzt wurde. Folglich kann das Fertigungsjahr frühestens 1954 sein und nicht wie auf der Modellseite angegeben 1950/51.

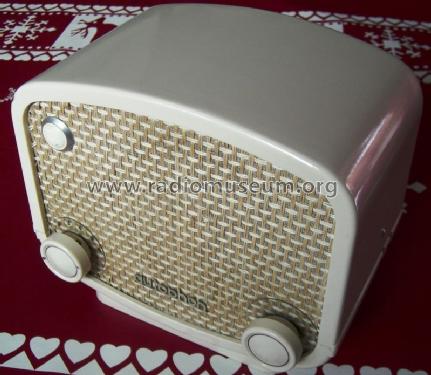

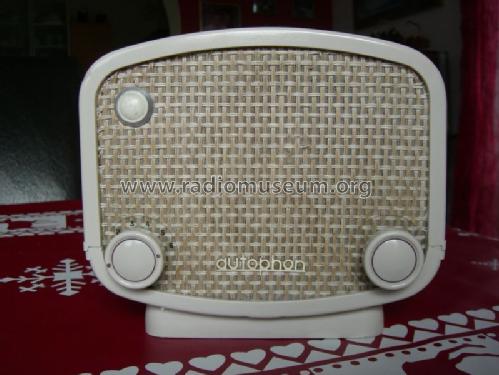

Hier noch einige Fotos des mir vorliegenden Gerätes:

Die verbauten Folien-Kondensatoren und Widerstände sind mehr Mitte bis Ende der 50'er Jahre als 1950 zuzuordnen.



 Das Gerät trägt die Fertigungsnummer 4455. Die Sicherung ist mit 125 mA angegeben. Da der Änderungsindex "b" vom 17.2.56 aussagt, dass der Sicherungswert von 100 mA auf 125 mA geändert wurde, wurde mein Gerät wahrscheinlich erst nach diesem Datum gefertigt.

 Bevor ich bezüglich des Fertigungsdatums einen Änderungsvorschlag mache, möchte ich das hier zur Diskussion stellen. Vielleicht können unsere Schweizer Freunde etwas dazu sagen.



Walter Haring
29.Oct.09
  2

Guten Tag Herr Haase

Auf welchen verschlungenen Pfaden der Plan ins RM.org gekommen ist, vermag ich nicht zu sagen. Die Herkunft des Plans kann ich aber ganz genau benennen.

Diesen Plan habe ich als Fotokopie, zusammen mit einem Gerät, vor ca. 25 Jahren vom Betriebstechniker des Zieglerspital Bern erhalten. Von ihm stammen auch die handschriftlichen Einträge. Diese Geräte waren damals noch vereinzelt im Gebrauch, die Mehrzahl sollte aber liquidiert werden und so habe ich eines käuflich erworben. In der Folge habe ich den Plan mal gescannt und Interessierten zur Verfügung gestellt, hier aber auf Grund der lausigen Qualität nicht hochgeladen (da ich zwischenzeitlich bessere Kopien habe). Bevor ich diese aber raussuchen, digitalisieren und nachbearbeiten konnte, wurde dieser Plan hochgeladen.

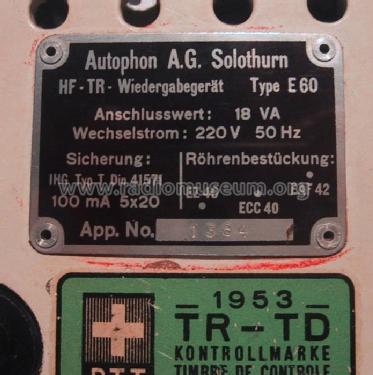

Nun noch zum Alter: das kann, schon auf Grund der Röhrenbestückung, so schon etwa stimmen. Autophon hat ja 1947 bei Radiogeräten von der 20iger-Serie auf Rimlock-Röhren (U-Serie) und 1951 (E-Serie) umgestellt. Mein Gerät hat eine PTT-Vignette von 1953 und die Serie-Nummer 1384.

Ihr Gerät stammt vermutlich auch aus einem Spital. Für den Heimgebrauch wurde oft auf den Eingangsübertrager und sowieso auf die mögliche Einstellung der Höchstlautstärke durch das Poti im Boden verzichtet. Dadurch gab es natürlich Varianten (mit vmtl. nicht gleichen Produktionszeiten).

Die mir vorliegenden weiteren Unterlagen werden wohl noch weitere Klärung bringen. Diese aber zu Sichten und Aufarbeiten wird einige Zeit in Anspruch nehmen.

Freundliche Grüsse, Walter Haring









Heribert Jung
29.Oct.09
  3

Guten Tag Herr Haring,

wie der Schaltplan in meinen Datenbestand gekommen ist, weiß ich nicht mehr. Wegen der lausigen Qualität habe ich den Plan erst geladen, als er gesucht wurde. Wenn Sie eine bessere Qualität hochladen, können meine Dateien gelöscht werden.

MfG.

Heribert Jung.

Hans-Dieter Haase † 5.2.18
01.Nov.09
  4

Hallo Herr Haring,

danke für den Zwischenbericht.

Die PTT-Vignette meines Gerätes ist leider nicht mehr komplett erhalten, so dass ich dort kein Datum mehr ablesen kann (sie klebte unter der Bodenabdeckung über der Nut des Gehäusefußes).

Ansonsten ist das Gerät sehr gut erhalten. Auf Kanal 1 (175 kHz) empfange ich recht gut Deutschlandradio Kultur (177 kHz). Die 2 kHz Frequenzversatz lassen sich verschmerzen.

Das Gerät macht auf mich den Eindruck einer guten handwerklichen Arbeit. Aufbau und Verdrahtung erinnern mich an die Gesellenstücke aus der damaligen Zeit.

Sie haben recht, die Röhrenbestückung passt für das Jahr 1950. Verwirrt hat mich deshalb das Datum auf der Zeichnung. Möglicherweise ist diese aber auch erst nach Fertigungsbeginn erstellt worden. Es scheint aber so zu sein, dass das Gerät über mehrere Jahre gefertigt worden ist.

Freundliche Grüße

Hans-Dieter Haase

Walter Haring
05.Nov.09
  5

Hallo Herr Haase

So, nun ist der Fall geklärt.

Wie Sie dem Stücklisten-Auszug entnehmen können, wurden im Oktober 1950 die ersten E60 Autophon-intern in Auftrag gegeben.

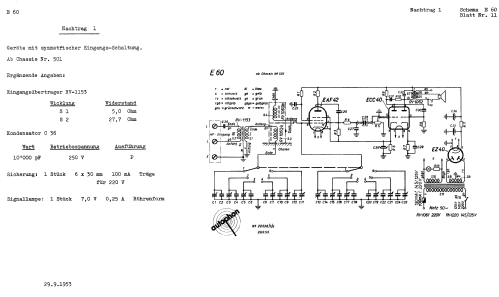

Schaltpläne liegen mir in drei Varianten vor:

- No. 20538/4/a mit Lautstärkebegrenzung und 3-adrg.-Kabel (datiert 22.3.1954)
- No. 20538/5/a mit Lautstärkebegrenzung und Koax-Kabel (datiert 23.3.1954)
- No. 20538/a für 1. und 2. Fabr. Serie (datiert 6.10.1950)

Letzteren habe ich gescannt und beim Modell hinterlegt.

Freundliche Grüsse, Walter Haring



Hans-Dieter Haase † 5.2.18
05.Nov.09
  6

Hallo Herr Haring,

danke für die Klärung und für die besseren Pläne.

Der Thread sollte jetzt wieder zum Modell verschoben werden.

Gruß Hans-Dieter Haase



Nachtrag am 6.11.: Der Plan von Herrn Jung hätte nicht zwingend wegen der schlechteren Qualität gelöscht werden müssen, da er die Version "mit Lautstärkebegrenzung und Koaxkabel " zeigt.

Mein Gerät (siehe Photo im Post 1) ist die Version "mit Lautstärkebegrenzung und 3-adrg. Kabel". Diese beiden Versionen sind dann also erst 1954 dazu gekommen.

An den Datumsangaben in den Zeichnungen ist zu ersehen, dass die Geräte von 1950 bis mindestens 1956 gefertigt wurden.
