NF-Telefonrundspruch B50

NF-Telefonrundspruch B50; Autophon AG inkl. (ID = 16482) Wired-W
NF-Telefonrundspruch B50; Autophon AG inkl. (ID = 394920) Wired-W NF-Telefonrundspruch B50; Autophon AG inkl. (ID = 394915) Wired-W
NF-Telefonrundspruch B50; Autophon AG inkl. (ID = 394918) Wired-W NF-Telefonrundspruch B50; Autophon AG inkl. (ID = 394914) Wired-W
NF-Telefonrundspruch B50; Autophon AG inkl. (ID = 394916) Wired-W NF-Telefonrundspruch B50; Autophon AG inkl. (ID = 394917) Wired-W
NF-Telefonrundspruch B50; Autophon AG inkl. (ID = 394919) Wired-W NF-Telefonrundspruch B50; Autophon AG inkl. (ID = 827359) Wired-W
Use red slider bar for more.
NF-Telefonrundspruch B50; Autophon AG inkl. (ID = 394920) Wired-W
Autophon AG inkl.: NF-Telefonrundspruch B50 [Wired-W] ID = 394920 933x698
Select picture or schematic to display from thumbnails on the right and click for download.
For model NF-Telefonrundspruch B50, Autophon AG (inkl. Téléphonie SA); Solothurn

Country:  Switzerland
Manufacturer / Brand:  Autophon AG (inkl. Téléphonie SA); Solothurn
Year: 1938/1939 Category: Wired Receiver (AF only)
Valves / Tubes 3: AF7 AD1 AZ1
Main principle Audio-Amplification; 2 AF stage(s)
Wave bands - without
Details Wired Wireless Receiver(AF only)
Power type and voltage Alternating Current supply (AC) / 110; 125; 145; 220; 250 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: NF-Telefonrundspruch B50 - Autophon AG inkl. Téléphonie
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 550 x 320 x 270 mm / 21.7 x 12.6 x 10.6 inch

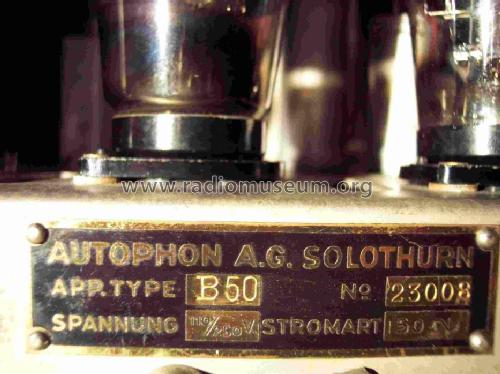

Notes Das Autophon Modell "NF-Telefonrundspruch B50" ist auch mit fixen Spannungsbereichen - wie z.B. nur 150 Volt ausgeliefert worden, wie ein Beispiel zeigt. Die heute teure Röhre AD1 zeichnet das Gerät speziell aus.
Net weight (2.2 lb = 1 kg) 12.1 kg / 26 lb 10.4 oz (26.652 lb)
External source of data E. Erb 3-907007-36-0
Source of data - - Data from my own collection / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Thali-Schemasammlung und Tungsram-Röhrenbestückung.


All listed radios etc. from Autophon AG (inkl. Téléphonie SA); Solothurn
Here you find 239 models, 183 with images and 147 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
