• Country
• Soviet Union

• Manufacturer / Brand
• B-8865 (V8865) post box Nr. plant, Voronezh. Soviet Union (SU) see Voronezh Elektrosignal Radio Works

• Year
• 1956–1964 ??

• Category
• RF (Radio Frequency-) Amplifier

• Radiomuseum.org ID
• 101998

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• ГУ-50

• Main principle
• Radio Frequency Amplification only

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

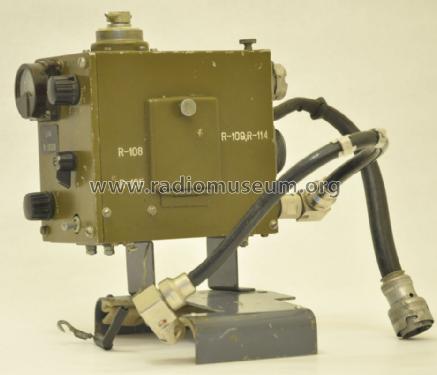

• Model: UM {УМ} - B-8865 V8865 post box Nr.

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 120 x 170 x 185 mm / 4.7 x 6.7 x 7.3 inch

• Notes

• Leistungsverstärker UM {УМ} : Leistungsverstärker mit einer Ausgangsleistung von 40 W im Frequenzband 20,0-46,1 MHz (Bereich 1: 20,0 - 28,5 MHz, zum Betrieb mit den Funkgeräten R-109D, R-114D; Bereich 2: 28,0 - 36,5 MHz, zum Betrieb mit dem Funkgerät R-108D; Bereich 3: 36,0 - 46,1 MHz zum Betrieb mit dem Funkgerät R-105D.

  Stromversorgung mittel zweier Akkumulatoren 5NKN45, Gleichspannungskonverter zur Erzeugung der Anodenspannung.

  Einsatz in der Armee der Sowjetunion und der Streitkräfte der Staaten des Warschauer Pakts.

  ---

  RF Amplifier UM {УМ} : RF amplifier with an output power of 40 W covering the military VHF frequency band 20,0-46,1 MHz (range 1: 20,0 - 28,5 MHz, to be used with the transceivers R-109D, R-114D; range 2: 28,0 - 36,5 MHz, to be used with transceiver R-108D; range 3: 36,0 - 46,1 MHz to be used with transceiver R-105D.

  Powered by two accumulators 5NKN45, solid state converter to generate plate tension.

  Used in the Soviet Army and the armed forces of the Warsaw pact countries.

• Net weight (2.2 lb = 1 kg)
• 3.3 kg / 7 lb 4.3 oz (7.269 lb)

• Mentioned in
• Nachrichtentechnik der Nationalen Volksarmee, Teil 1 (pp 111-116)

• Literature/Schematics (1)
• Funkgeräte kleiner Leistung, Militärverlag DDR 1966

• Author
• Model page created by Iven Müller. See "Data change" for further contributors.
