• Pays
• Belgique

• Fabricant / Marque
• Bell Telephone Mfg. Co. (Radiobell); Antwerp

• Année
• 1938/1939

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 199426

• • Brand: Radiobell

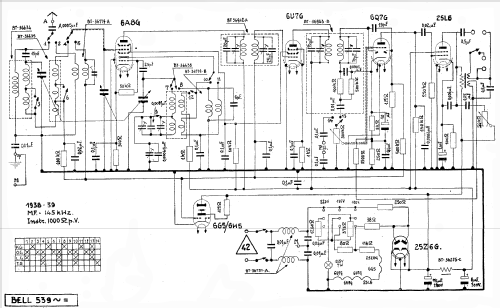

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 6

• Lampes / Tubes
• 6A8 6U7 6Q7 25L6 6G5 or 6H5 25Z6

• Principe général
• Super hétérodyne (en général); FI/IF 145 kHz

• Circuits accordés
• 7 Circuits MA (AM)

• Gammes d'ondes
• PO, GO et OC

• Tension / type courant
• Appareil tous courants (CA / CC) / 110; 135; 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 10 inch = 25.4 cm

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Radiobell 539 - Bell Telephone Mfg. Co.

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 600 x 400 x 260 mm / 23.6 x 15.7 x 10.2 inch

• Remarques

• The tubes might also be "G" versions: 6A8G 6U7G 6Q7G 25L6 6G5 or 6H5 25Z6G.



• Prix de mise sur le marché
• 2,515.00 BEF

• Source
• -- Original prospect or advert

• Littérature
• Manuel de la Radio 1940, van Cortenberghe

• Schémathèque (1)
• Radio Schema's, Deel II (1943 deel II)

• Auteur
• Modèle crée par Gidi Verheijen. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 284 modèles d'appareils, 244 avec des images et 118 avec des schémas.
  Tous les appareils de Bell Telephone Mfg. Co. (Radiobell); Antwerp
