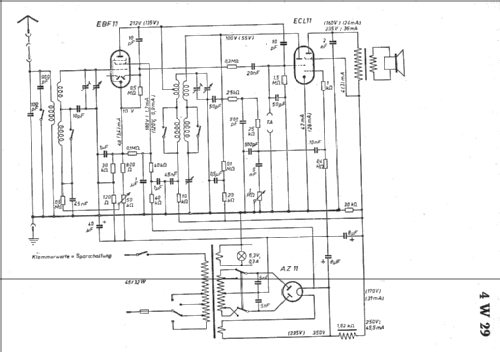

4W29; Blaupunkt Ideal, (ID = 7304) Radio

4W29; Blaupunkt Ideal, (ID = 462671) Radio

4W29; Blaupunkt Ideal, (ID = 337630) Radio

4W29; Blaupunkt Ideal, (ID = 848606) Radio

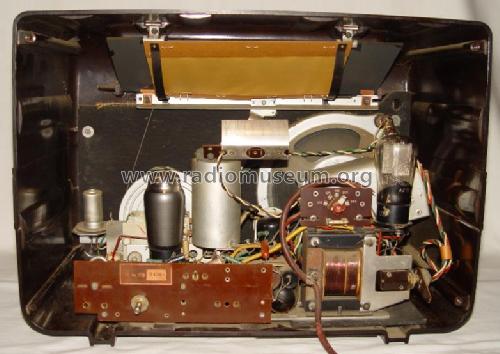

4W29; Blaupunkt Ideal, (ID = 343124) Radio 4W29; Blaupunkt Ideal, (ID = 343126) Radio
4W29; Blaupunkt Ideal, (ID = 343127) Radio 4W29; Blaupunkt Ideal, (ID = 343128) Radio
4W29; Blaupunkt Ideal, (ID = 17619) Radio 4W29; Blaupunkt Ideal, (ID = 17618) Radio
4W29; Blaupunkt Ideal, (ID = 707768) Radio 4W29; Blaupunkt Ideal, (ID = 3276) Radio

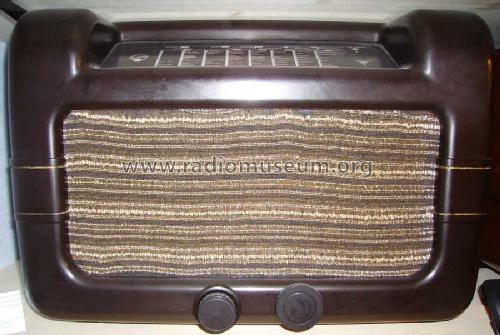

4W29; Blaupunkt Ideal, (ID = 257972) Radio 4W29; Blaupunkt Ideal, (ID = 277002) Radio
Use red slider bar for more.
4W29; Blaupunkt Ideal, (ID = 343124) Radio
Blaupunkt Ideal,: 4W29 [Radio] ID = 343124 793x585
Select picture or schematic to display from thumbnails on the right and click for download.
For model 4W29, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1939/1940 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: EBF11 ECL11 AZ11
Main principle TRF with regeneration; 1 Special; 2 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: 4W29 - Blaupunkt Ideal, Berlin,
Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 473 x 335 x 287 mm / 18.6 x 13.2 x 11.3 inch
Notes
Net weight (2.2 lb = 1 kg) 11 kg / 24 lb 3.7 oz (24.229 lb)
Price in first year of sale 155.00 RM
Collectors' prices
Source of data Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3167 models, 2823 with images and 2147 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: 4W29
Threads: 1 | Posts: 2
Hits: 2095     Replies: 1
blaupunkt: Blaupunkt 4W29 produziert durch RFT?
Otto Tuil
19.May.12
  1

Ich habe einen Blaupunkt 4W29 gekauft. Trotz des Modelljahres 1939/1940 enthält mein Radio original viele Teile von RFT. Ist es bekannt dass dieses Gerät nach Kriegsende noch einige Jahre in der SBZ produziert ist?

Wolfgang Eckardt
19.May.12
  2

Hallo Herr Tuil,

diese Blaupunkt-Modell wurde auf keinen Fall nach 1945 in irgendeinem DDR-Betrieb (vor 1949 SBZ) gebaut. Das Gerät in Ihrem Besitz wurde mit Sicherheit in einer Radiowerkstatt (oder von einem Amateur?) repariert und dabei mit neuen Bauteilen (Röhren, Kondensatoren, Widerstände...) aus DDR-Produktion versehen. Nicht alle Betriebe in der SBZ bzw. ab 1949 DDR gehörten zu RFT!!! RFT ist ja keine Firma (oder "Konzern") sondern die Abkürzung für einen Warenzeichenverbund mehrerer Firmen in der DDR.

Wolfgang Eckardt


Blaupunkt Ideal,: 4W29
