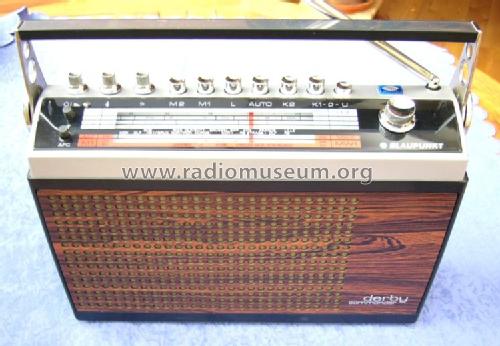

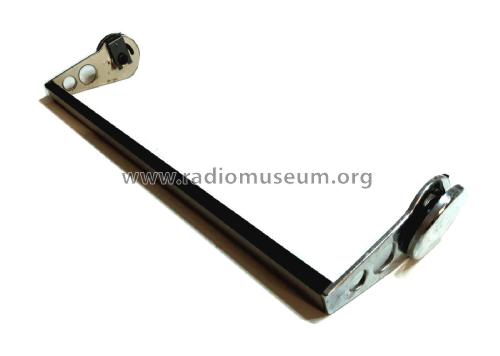

For model Derby Commander 7.651.560, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1971–1973 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 12: AF106 AF121 AF126 AF121 AF121 AF121 BC238 BC308 AC153 AC176 AD161 G113
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 220 / 6 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: Derby Commander 7.651.560 - Blaupunkt Ideal, Berlin,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 314 x 200 x 84 mm / 12.4 x 7.9 x 3.3 inch
Notes

Bei Betrieb im Auto über Autohalterung HV600 aus 12-V-Autobatterie beträgt die Ausgangsleistung 3 W.
Skalenbeleuchtung bei Netzbetrieb, Taster bei Batterie.
2 x Mittelwelle.

Net weight (2.2 lb = 1 kg) 3.4 kg / 7 lb 7.8 oz (7.489 lb)
Price in first year of sale 360.00 DM
External source of data Erb
Source of data Handbuch VDRG 1971/1972
Mentioned in Funk-Technik (FT) (7/1971, S. 230 - 233 / Beschreibung, Teilschema)
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3227 models, 2911 with images and 2228 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: Derby Commander 7.651.560
Threads: 1 | Posts: 4
Hits: 4540     Replies: 3
blaupunkt: 7.651.560 (7651560); Derby Commander
Detlef Heimberg
20.Nov.08
  1

Hallo und einen schönen guten Abend allerseits,

ich benötige Hilfe bei dem Radio.Das Gerät läuft auf Netzbetrieb

und dabei ist ein Netzbrummen sehr deutlich auch bei geringer

Lautstärke zu hören. Was natürlich langfristig nervt.

Gibt es eine Möglichkeit dieses Brummen abzustellen?

Hallo Herr Bauer,vielen Dank für den Tipp von der Modellseite aus

anfragen.

MfG.

D.Heimberg

Wolfgang Bauer
21.Nov.08
  2

Sg. Herr Heimberg,

messen Sie zuerst die Spannungen am AD161 / V209.
Dann sehen wir weiter.

MfG. WB.


Wolfgang Bauer
21.Nov.08
  3

Herr Gehrmann schreibt auch noch:


Hallo Hr. Heimberg

In meiner Sammlung befindet sich gleiches Gerät. Das Brummen könnte aus einer schlecht gesiebten Netzteilspannung kommen .Sie sollten den Elko C302 ersetzen und gleichfalls die Höhe der Betriebsspannung ca.9 -11 V am Emitter des V209 (AD161) prüfen

Mit freundlichen Grüssen

Harry



Detlef Heimberg
23.Nov.08
  4

Hallo Herr Bauer und Herr Gehrmann,

ich habe mir das Gerät einmal angesehen,es scheint noch eine andere HF-ZF-NF - Plattenausführung

wie beim 7.651.560 zu sein.Da die Platten Nr.( 2608-1  zu 2608-6 ) die Bestückung und die Leiterbahnen

von der 2608-1 abweichen.

Zudem scheint das Gerät verbastelt zu sein,da unter anderen der Transistor V209 = AD161 nicht am

Seitenblech vorhanden ist und auf der Platte durch eine AC-Typen ersetzt wurde.

Aber erst einmal vielen Dank für Ihre Auskünfte.

MfG.

D.Heimberg
