For model F51U, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1951/1952 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: UCH42 UF80 UBF15 UAA11 UM11 UL11 UY11 or UY41
Main principle Superheterodyne (common); ZF/IF 473/10700 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage AC/DC-set / 110; 125; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch
Power out
from Radiomuseum.org Model: F51U - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 610 x 376 x 272 mm / 24 x 14.8 x 10.7 inch

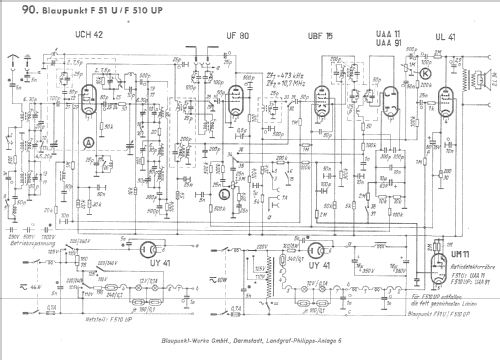

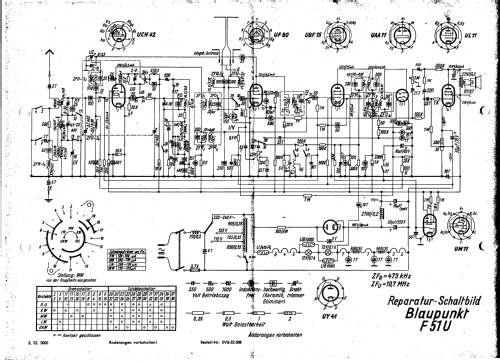

Notes Laut Katalog mit UY11, laut Schaltbild mit UY41.
Die UF80 arbeitet als UKW HF-, ZF- und NF-Stufe (Reflexschaltung). Achtung: Der Anschluß für den zweiten Lautsprecher liegt auf der Primärseite des Ausgangstransformators, und führt daher Hochspannung.
Net weight (2.2 lb = 1 kg) 14.3 kg / 31 lb 8 oz (31.498 lb)
Price in first year of sale 448.00 DM
Source of data Kat.d.Rundf.GrossH.1951/52 / Radiokatalog Band 1, Ernst Erb
