Großsuper 4W76

Großsuper 4W76; Blaupunkt Ideal, (ID = 13845) Radio

Großsuper 4W76; Blaupunkt Ideal, (ID = 13846) Radio

Großsuper 4W76; Blaupunkt Ideal, (ID = 13847) Radio

Großsuper 4W76; Blaupunkt Ideal, (ID = 6597) Radio

Großsuper 4W76; Blaupunkt Ideal, (ID = 337532) Radio

Großsuper 4W76; Blaupunkt Ideal, (ID = 854646) Radio
Großsuper 4W76; Blaupunkt Ideal, (ID = 60238) Radio Großsuper 4W76; Blaupunkt Ideal, (ID = 60239) Radio
Großsuper 4W76; Blaupunkt Ideal, (ID = 60240) Radio Großsuper 4W76; Blaupunkt Ideal, (ID = 707759) Radio
Großsuper 4W76; Blaupunkt Ideal, (ID = 60237) Radio Großsuper 4W76; Blaupunkt Ideal, (ID = 60241) Radio
Großsuper 4W76; Blaupunkt Ideal, (ID = 524819) Radio Großsuper 4W76; Blaupunkt Ideal, (ID = 730702) Radio
Großsuper 4W76; Blaupunkt Ideal, (ID = 1280712) Radio Großsuper 4W76; Blaupunkt Ideal, (ID = 1280713) Radio
Use red slider bar for more.

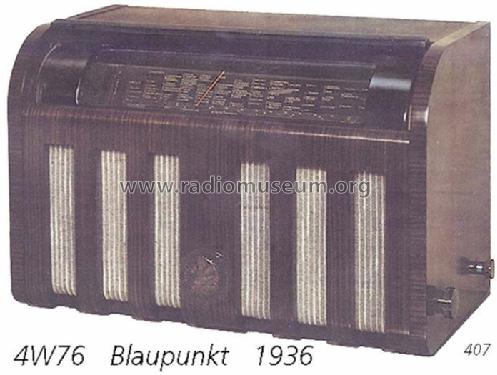

Großsuper 4W76; Blaupunkt Ideal, (ID = 60238) Radio
Blaupunkt Ideal,: Großsuper 4W76 [Radio] ID = 60238 774x578
Select picture or schematic to display from thumbnails on the right and click for download.
For model Großsuper 4W76, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1936/1937 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ACH1 AH1 AB2 AF7 AL4 AZ1 GIR312Sf15
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Großsuper 4W76 - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 520 x 345 x 295 mm / 20.5 x 13.6 x 11.6 inch
Notes Blaupunkt Großsuper 4W76.
Variable Bandbreite, Leuchtkettenpeiler; Ausgang für 2. Lautsprecher: 7000 Ohm.
Net weight (2.2 lb = 1 kg) 19 kg / 41 lb 13.6 oz (41.85 lb)
Price in first year of sale 332.00 RM
Collectors' prices
Source of data HandB.d.d.Rundfunk-Handels 1936/37 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3112 models, 2765 with images and 2116 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
