Köln ab R 90001; Blaupunkt Ideal, (ID = 1632658) Car Radio
Blaupunkt Ideal,: Köln ab R 90001 [Car Radio] ID = 1632658 933x602
Select picture or schematic to display from thumbnails on the right and click for download.
For model Köln ab R 90001, Blaupunkt (Ideal), Berlin, später Hildesheim:

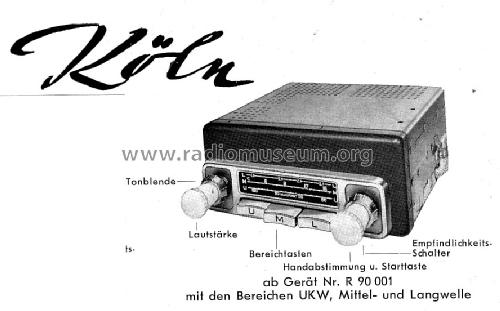

Frontansicht mit Blende und Knöpfen für Volkswagen.

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1955/1956 Category: Car Radio, perhaps also + sound player/recorder
Valves / Tubes 8: ECC85 EF89 ECH81 EBF80 EABC80 EC92 ECC81 EL84
Semiconductors (the count is only for transistors) SM702/1Z or. SM702/2Z B250C110
Main principle Superhet with RF-stage; ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details Radio Control (+Remote Wire etc)
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 6; 12 Volt
Loudspeaker - This model requires external speaker(s).
Power out 3.5 W (unknown quality)
from Radiomuseum.org Model: Köln ab R 90001 - Blaupunkt Ideal, Berlin,
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 183 x 76 x 168 mm / 7.2 x 3 x 6.6 inch
Notes

Das Autoradio Blaupunkt Köln Serie R hat fernbedienbaren elektromechanischen Sendersuchlauf (Selectomat) mit den Steuerröhren EC92 und ECC81.

Separates Stromversorgungsteil mit NF-Endstufe (Zerhackerkasten).
Abmessungen: 187 x 117 x 73 mm, Gewicht 2,2 kg.

Net weight (2.2 lb = 1 kg) 3.2 kg / 7 lb 0.8 oz (7.048 lb)
Price in first year of sale 469.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1955/56
Literature/Schematics (1) -- Original-techn. papers.
