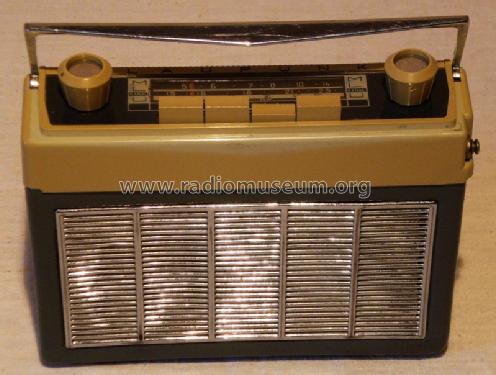

Mainz ATR Serie U ab Nr.: U 10001; Blaupunkt Ideal, (ID = 143985) Radio
Blaupunkt Ideal,: Mainz ATR Serie U ab Nr.: U 10001 [Radio] ID = 143985 522x470
Select picture or schematic to display from thumbnails on the right and click for download.
For model Mainz ATR Serie U ab Nr.: U 10001, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1963–1966 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 12: AF121 AF124 AF126 AF126 AF126 AF126 AF127 AC126 AC125 AC125 AC128 AC128
Main principle Superhet with RF-stage; ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Dry Batteries / 4 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
Power out 0.5 W (unknown quality)
from Radiomuseum.org Model: Mainz ATR Serie U ab Nr.: U 10001 - Blaupunkt Ideal, Berlin,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 167 x 40 x 130 mm / 6.6 x 1.6 x 5.1 inch
Notes Mit Kassette als Autoradio verwendbar mit zusätzlicher Endstufe, Akkuspeisung, Antennenumschaltung und externem Lautsprecher.

Oft fehlt der ausklappbare Handgriff. Er wurde abgerissen beim Versuch, das Portable aus der Halterung zu ziehen. Das ging aber nur bei eingeschalteter Zündung (elektromagnetische Diebstahlsicherung). Vor allem passiert beim Ausschlachten am Schrottplatz.
Net weight (2.2 lb = 1 kg) 2.4 kg / 5 lb 4.6 oz (5.286 lb)
Price in first year of sale 298.00 DM
Source of data Handbuch VDRG 1963/1964 / Radiokatalog Band 1, Ernst Erb
Mentioned in Handbuch VDRG 1964/1965 (Handbuch VDRG 1965/1966)

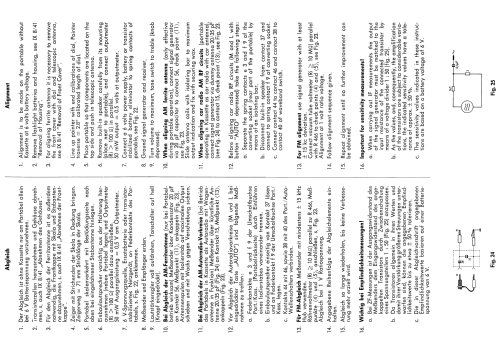

Literature/Schematics (1) -- Original-techn. papers.
