Mainz ATR Serie U ab Nr.: U 21779

• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1963–1966

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 25013

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

• Picture

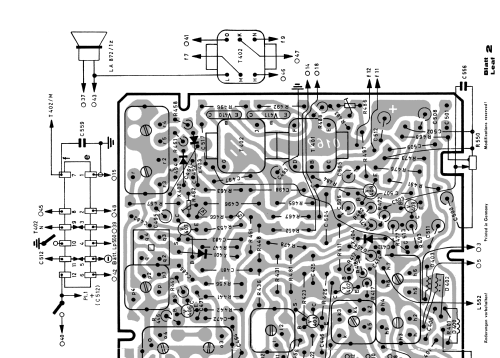

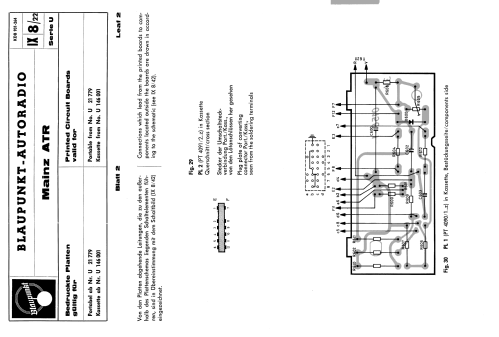

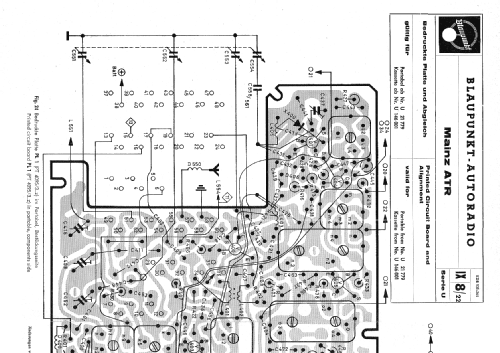

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 14

• Semiconductors
• AF121 AF124 AC125 AF127 AF126 AC126 AC128 AD148

• Main principle
• Superhet with RF-stage; ZF/IF 460/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Power type and voltage
• Dry Batteries / 4 × 1,5 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 4 W (unknown quality)

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: Mainz ATR Serie U ab Nr.: U 21779 - Blaupunkt Ideal, Berlin,

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 183 x 50 x 178 mm / 7.2 x 2 x 7 inch

• Notes

•
  Mit Halterung Mainz Kassette als Autoradio verwendbar mit zusätzlicher Endstufe, Akkuspeisung, Antennenumschaltung und externem Lautsprecher. Tropenfest.

  Elektromagnetische Diebstahlsicherung: Nur bei eingeschalteter Zündung lässt sich das Portable aus der Halterung ziehen. Da dies weitgehend unbekannt, wurde meist der ausklappbare Griff abgerissen! Siehe Bilder.
  Preis ab 1965 DM 398,-.

  Transistoren teilweise mehrfach vorhanden.

  Modell Exportsuper ab U 51xxx hat erweiterten UKW / FM- Bereich bis 108 MHz.

• Net weight (2.2 lb = 1 kg)
• 2.5 kg / 5 lb 8.1 oz (5.507 lb)

• Price in first year of sale
• 388.00 DM

• External source of data
• Erb

• Source of data
• Handbuch VDRG 1963/1964

• Mentioned in
• Handbuch VDRG 1964/1965 (Handbuch VDRG 1965/1966)

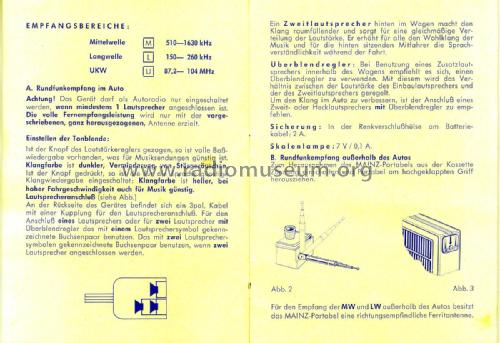

• Literature/Schematics (1)
• -- Original-techn. papers.
