• Paese
• Germania

• Produttore / Marca
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Anno
• 1965/1966

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 362810

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

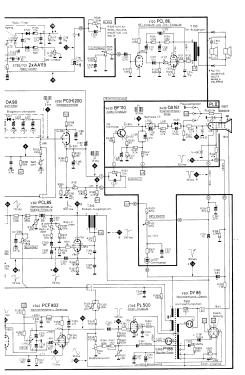

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 8

• Valvole
• PCL86 PCH200 PCL85 PCF802 PL500 PY88 DY86 A59-11W or A59-12W/2

• Numero di transistor
• 11

• Semiconduttori
• AF139 AF139 IW8377 AF126 AF137 AF200 AF126 AF121 SE1001 BF110 BFY39 AA119 AA119 OA90 OA90 SFD108 OA161 BY250 M80C4 ZG18

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 220 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Radiomuseum.org
• Modello: Malta 75190 - Blaupunkt Ideal, Berlin,

• Annotazioni

• Schwarzweißfernseher mit VHF und UHF. CRT mit 110°-Ablenkung.

  Fur Gerate mit Combi-Tuner DK 2020/06z und Chassisplatten ab Leitungsaufdruck 1143-4

  Black and white television with VHF and UHF. CRT with 110° deflection.



• Bibliografia
• -- Original-techn. papers. (Blaupunkt-Fernseher 1965/66 mit Omnimat-Programmwähler)

• Autore
• Modello inviato da Pier Antonio Aluffi. Utilizzare "Proponi modifica" per inviare ulteriori dati.
