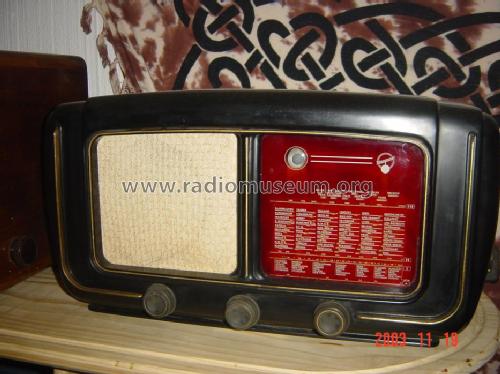

F269W; Blaupunkt Ideal, (ID = 29784) Radio
Blaupunkt Ideal,: F269W [Radio] ID = 29784 400x300
Select picture or schematic to display from thumbnails on the right and click for download.
For model F269W, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1950/1951 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECH11 EF15 or EF11 EBF11 EL11 EM11 AZ11
Main principle Superheterodyne (common); ZF/IF 473/10700 kHz; 2 AF stage(s); Reflex
Tuned circuits 6 AM circuit(s)     6 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 19 cm = 7.5 inch
Power out
from Radiomuseum.org Model: F269W - Blaupunkt Ideal, Berlin,
Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 500 x 260 x 180 mm / 19.7 x 10.2 x 7.1 inch
Notes

Blaupunkt F269W verwendet bei UKW die erste ZF-Stufe auch als NF-Vorstufe (Reflexschaltung). Variometer-Abstimmung und Flankendemodulation bei UKW.
Siehe auch Blaupunkt NU670W, (blauer Zusatzaufkleber mit beiden Bezeichnungen am Gerät) sowie NU680W, F299W.

Price in first year of sale 269.00 DM
Source of data Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange Schaltungen der Funkindustrie, Buch 2
Mentioned in Funkschau (5015)
