770WUK 7 Röhren

770WUK; Braun; Frankfurt (ID = 109154) Radio

770WUK; Braun; Frankfurt (ID = 741081) Radio
770WUK; Braun; Frankfurt (ID = 2329493) Radio 770WUK; Braun; Frankfurt (ID = 2329492) Radio
770WUK; Braun; Frankfurt (ID = 2147254) Radio 770WUK; Braun; Frankfurt (ID = 109538) Radio
770WUK; Braun; Frankfurt (ID = 2147255) Radio 770WUK; Braun; Frankfurt (ID = 2143631) Radio
770WUK; Braun; Frankfurt (ID = 2143632) Radio 770WUK; Braun; Frankfurt (ID = 2143630) Radio
770WUK; Braun; Frankfurt (ID = 2143629) Radio 770WUK; Braun; Frankfurt (ID = 2143628) Radio
Use red slider bar for more.
770WUK; Braun; Frankfurt (ID = 2329493) Radio
Braun; Frankfurt: 770WUK [Radio] ID = 2329493 1200x1200
Select picture or schematic to display from thumbnails on the right and click for download.
For model 770WUK 7 Röhren, Braun; Frankfurt:
Plattenspiel PE 3420 wurde vermutlich nachträglich als Ersatz für das ursprüngliche Chassis eingebaut

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1951/1952 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: EF80 ECH42 EF41 EBC41 EM11 EL41 AZ41
Main principle Superheterodyne (common); ZF/IF 473/10700 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)     5 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch
Power out 5 W (unknown quality)
from Radiomuseum.org Model: 770WUK [7 Röhren] - Braun; Frankfurt
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 570 x 380 x 355 mm / 22.4 x 15 x 14 inch
Notes UKW Demodulation mit Flankengleichrichter.
Net weight (2.2 lb = 1 kg) 17 kg / 37 lb 7.1 oz (37.445 lb)
Price in first year of sale 468.00 DM
External source of data Wiesmüller

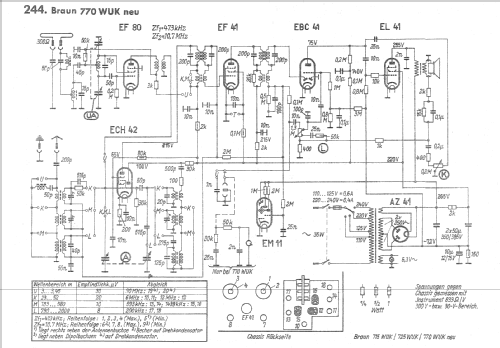

Literature/Schematics (1) Funkschau (JG 1951/52 Plan Nr.:244)
Literature/Schematics (2) -- Original-techn. papers.


All listed radios etc. from Braun; Frankfurt
Here you find 1042 models, 906 with images and 643 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Braun; Frankfurt: 770WUK
Threads: 2 | Posts: 3
Hits: 1777     Replies: 1
braun: 770WUK (770 WUK);
Hans-Werner Ellerbrock
03.Jan.07
  1 Gerät wurde auch als Phonosuper hergestellt.
Ernst Erb
04.Jan.07
  2 Grüezi Herr Ellerbrock
Danke, dass Sie das zum Modell gemeldet haben. Ihr Text soll auch hier bleiben, doch könnten Sie bitte auf "Neues anlegen" klicken und dann auf "Neues Modell anlegen"?

Sie finden da auch einen blauen Info-Knopf, der alles erklärt, damit Sie das Modell neu anlegen können. Schön wäre, wenn nach Akzeptanz durch die Modell-Admins Sie auch Bilder hoch laden könnten. Den Prozess der Modell-Administratoren finden Sie unter "Adminsistratoren" und klick auf Modelle dort.

Wir wollen wenn möglich jedes Modell mit möglichst vielen Daten listen - und das können wir nur gemeinsam.

Hits: 1470     Replies: 0
braun: 770WUK (770 WUK);
Hans-Werner Ellerbrock
15.Nov.06
  1 Der Lautsprecher ist permanent-magnetisch.
Die Zierblende um das magische Auge EM11 wurde durch eine nicht originale Messingblende ausgetauscht. Die Originalblende bestand aus Zinkguss und fiel wie viele Teile aus den 30er- bis 50er-Jahren der Zinkpest zum Opfer, d.h. sie zerfiel zu deformierten Fragmenten. Die orig. Blende hatte demnach eine silbergraue Farbe in der Form der ausgetauschten Blende.
Im abgebildeten Modell handelt es sich um einen Phonosuper, zur Zeit ohne Phono-Chassis.
Katalog- und Zeitschriftenfotos zufolge gehört dort ein Modell 666 von Braun hinein, Universalmotor als separate Antriebseinheit und getrennter Tonarm. Beide Module wurden auch bei den Phonsupern 650 und 950 der Baujahre 1949 und 50 verwendet.

Braun; Frankfurt: 770WUK
