Atelier 1 Ch= RC62

Atelier 1 Ch= RC62; Braun; Frankfurt (ID = 23549) Radio
Atelier 1 Ch= RC62; Braun; Frankfurt (ID = 1587640) Radio Atelier 1 Ch= RC62; Braun; Frankfurt (ID = 1587641) Radio
Atelier 1 Ch= RC62; Braun; Frankfurt (ID = 1587642) Radio Atelier 1 Ch= RC62; Braun; Frankfurt (ID = 276791) Radio
Atelier 1 Ch= RC62; Braun; Frankfurt (ID = 276789) Radio Atelier 1 Ch= RC62; Braun; Frankfurt (ID = 276790) Radio
Atelier 1 Ch= RC62; Braun; Frankfurt (ID = 362793) Radio Atelier 1 Ch= RC62; Braun; Frankfurt (ID = 362796) Radio
Atelier 1 Ch= RC62; Braun; Frankfurt (ID = 362797) Radio Atelier 1 Ch= RC62; Braun; Frankfurt (ID = 490686) Radio
Use red slider bar for more.
Atelier 1 Ch= RC62; Braun; Frankfurt (ID = 1587640) Radio
Braun; Frankfurt: Atelier 1 Ch= RC62 [Radio] ID = 1587640 800x600
Select picture or schematic to display from thumbnails on the right and click for download.

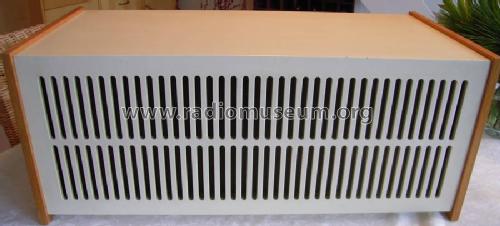

For model Atelier 1 Ch= RC62, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: ECC85 ECH81 EF89 EF89 EM80 EABC80 EC92 EL95 EL95
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 7 W (unknown quality)
from Radiomuseum.org Model: Atelier 1 Ch= RC62 - Braun; Frankfurt
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 583 x 293 x 290 mm / 23 x 11.5 x 11.4 inch
Notes dreh- und abschaltbare Ferritantenne. Dazugehörig Lautsprecherbox L1 in gleicher Größe und Ausführung. Phono-Chassis = PC3.
Modell des Folgejahrgangs mit EM84 statt EM80.
Net weight (2.2 lb = 1 kg) 13 kg / 28 lb 10.1 oz (28.634 lb)
Price in first year of sale 540.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1957/58 / Radiokatalog Band 1, Ernst Erb
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Braun; Frankfurt
Here you find 1039 models, 905 with images and 644 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Braun; Frankfurt: Atelier 1 Ch= RC62
Threads: 1 | Posts: 1
Hits: 1736     Replies: 0
braun: 1; Atelier 2 versch.Chassis
Günther Stabe † 19.8.20
08.Feb.08
  1 Bei diesem Modell - und möglicherweise bei Modellen mit den gleichen Chassis der Jahre 1957/58 - waren 1957 das Chassis RC62 (mit EM80) und im Jahr 1958 das Chassis RC7 (mit EM84) eingebaut; zu sehen an den unterschiedlichen "Fenstern" im Skalenglas. Die Modellfotos sind von beiden Modellvarianten, das Schema von RC7. Nach dem strengen RMorg-Regeln wären es zwei völlig unterschiedliche Modelle; soll ich das Modell Atelier 1-7 anlegen? Dann wären noch das Bilder- und Schema-Verschieben erforderlich... oder genügt diese Anmerkung?
Grüße
G.S.

Braun; Frankfurt: Atelier 1 Ch= RC62
End of forum contributions about this model
