Kleinsuper SK1

Kleinsuper SK1; Braun; Frankfurt (ID = 11598) Radio

Kleinsuper SK1; Braun; Frankfurt (ID = 283020) Radio
Kleinsuper SK1; Braun; Frankfurt (ID = 689854) Radio Kleinsuper SK1; Braun; Frankfurt (ID = 178) Radio
Kleinsuper SK1; Braun; Frankfurt (ID = 251573) Radio Kleinsuper SK1; Braun; Frankfurt (ID = 11508) Radio
Kleinsuper SK1; Braun; Frankfurt (ID = 26490) Radio Kleinsuper SK1; Braun; Frankfurt (ID = 689855) Radio
Kleinsuper SK1; Braun; Frankfurt (ID = 689856) Radio Kleinsuper SK1; Braun; Frankfurt (ID = 1277630) Radio
Kleinsuper SK1; Braun; Frankfurt (ID = 1385037) Radio Kleinsuper SK1; Braun; Frankfurt (ID = 1586000) Radio
Use red slider bar for more.
Kleinsuper SK1; Braun; Frankfurt (ID = 689854) Radio
Braun; Frankfurt: Kleinsuper SK1 [Radio] ID = 689854 900x628
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kleinsuper SK1, Braun; Frankfurt:
Lackierung erneuert, da extrem beschädigt / zerkratzt - Modell befindet sich nicht mehr in meinem Besitz -

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1955–1958 Category: Broadcast Receiver - or past WW2 Tuner

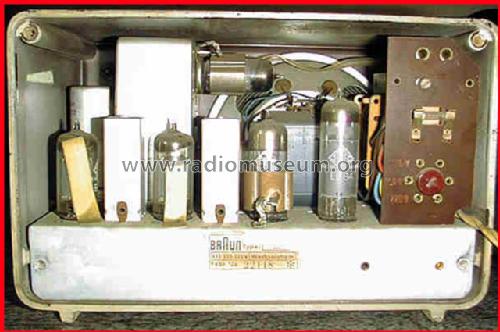

Valves / Tubes 5: ECC85 EF89 EF89 EABC80 EL84
Main principle Super-Heterodyne (Super in general); 10700 Special
Tuned circuits 9 FM circuit(s)
Wave bands FM Broadcast Band Only
Details
Power type and voltage Alternating Current supply (AC) / 115; 150; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out 3.5 W (unknown quality)
from Radiomuseum.org Model: Kleinsuper SK1 - Braun; Frankfurt
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 234 x 152 x 130 mm / 9.2 x 6 x 5.1 inch
Notes

Modell wurde in den Gehäusefarben hellblau, lichtgrün und creme produziert.

 Wellenbereiche:  UKW 87-100 MHz

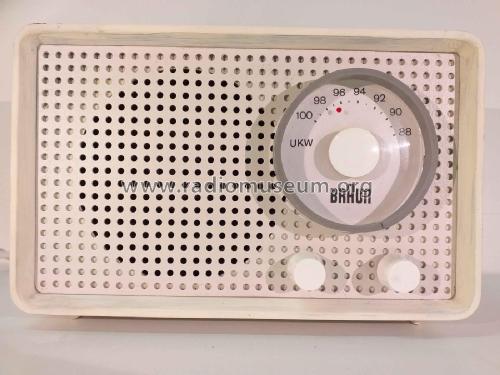

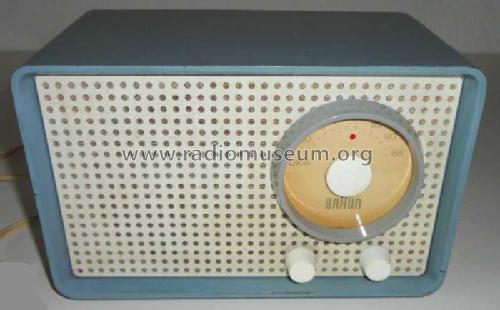

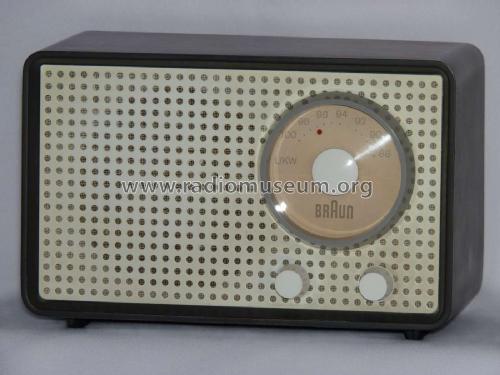

Die Skala des SK1 hat das große Braun-Zeichen und ist in der unteren Hälfte mit einem anderem Farbton abgesetzt, die Sendereinstellung wird durch einen roten Punkt angezeigt (s. Foto oben SK1 blau bei etwa 99 MHz stehend). Die beiden Bedienungsknöpfe haben keine Markierung:
links:     Ein/Aus/ Lautstärke
rechts:   Tonblende


Net weight (2.2 lb = 1 kg) 3.3 kg / 7 lb 4.3 oz (7.269 lb)
Price in first year of sale 129.00 DM
Collectors' prices
Source of data Katalog Thiele,Helmstedt 1955/56 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange Schaltungen der Funkindustrie, Buch 2
Mentioned in HdB d.Rdf-& Ferns-GrH 1956/57
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
