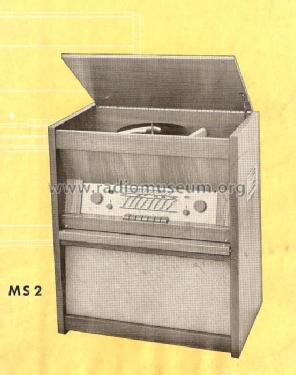

Musikschrank MS2 Ch= RC60, RC55 UK

Braun; Frankfurt

  • Year
  • 1955/1956
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 20072

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 8 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Changer (Record changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Power out
  • 6 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Musikschrank MS2 Ch= RC60, RC55 UK - Braun; Frankfurt
  • Shape
  • Console with Push Buttons.
  • Dimensions (WHD)
  • 650 x 720 x 370 mm / 25.6 x 28.3 x 14.6 inch
  • Notes
  • Chassis RC55UK.

    Kataloge, Firmenprospekte und Schaltpläne bezeichnen das Chassis mit RC60 (Rundfunk-Chassis 60), tatsächlich produzierte Geräte zeigen die Typbezeichnungen RC55 AU, RC55 AUK oder RC56 AUK. Siehe hier.

  • Price in first year of sale
  • 585.00 DM
  • External source of data
  • Erb
  • Mentioned in
  • -- Schematic (D.E. Ravalico, Il Radiolibro, 16° edizione, 1957, Hoepli)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
