Styrapparat RCS9-S Ch= RC9E-D

Styrapparat RCS9-S Ch= RC9E-D; Braun; Frankfurt (ID = 1173558) Radio Styrapparat RCS9-S Ch= RC9E-D; Braun; Frankfurt (ID = 1173569) Radio

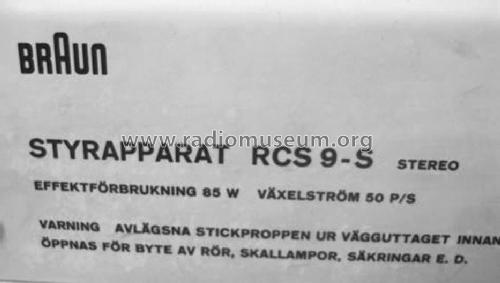

Styrapparat RCS9-S Ch= RC9E-D; Braun; Frankfurt (ID = 1173572) Radio
Use red slider bar for more.
Styrapparat RCS9-S Ch= RC9E-D; Braun; Frankfurt (ID = 1173558) Radio
Braun; Frankfurt: Styrapparat RCS9-S Ch= RC9E-D [Radio] ID = 1173558 933x378
Select picture or schematic to display from thumbnails on the right and click for download.
For model Styrapparat RCS9-S Ch= RC9E-D, Braun; Frankfurt:
eBay.de #320843118462 seller: daswillichhabenheinrich. Auction closed without sale.

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1965 ? Category: Broadcast Receiver - or past WW2 Tuner
schematic requested
Main principle Superheterodyne (common)
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Styrapparat RCS9-S Ch= RC9E-D - Braun; Frankfurt
Material Various materials
Shape Book-shelf unit.
Notes

Export-Modell für Schweden. Siehe auch die Modelle Steuergerät RCS9 und RCS9 mit Chassis RC9E-X.

Schaltbild muß weitgehend RC9 entsprechen. Braun als relativ kleiner Radiohersteller hat nur 1 großes Röhren Radiochassis gleichzeitig gebaut. 1961-64/65 war dies das RC9 Chassis. In der Sonderausführung Nordeuropa sind strengere Sicherheitsbestimmungen realisiert, z.B. zusätzliche Sicherungen im Heiz- und Anodenkreis. Zum Reparieren können die RC9E Unterlagen herangezogen werden, die sich kpl. unter Gerät atelier 3 befinden. Dort ist auch Schaltbild und Layout des Stereodecoders TD901 hinterlegt.

Der Decodereinbau zieht beim RC9 Chassis allerdings erhebliche Umverdrahtungsarbeiten nach sich und ist deshalb heute als Nachrüstung nicht zu empfehlen.

Model page created by Mark Hippenstiel. See "Data change" for further contributors.
